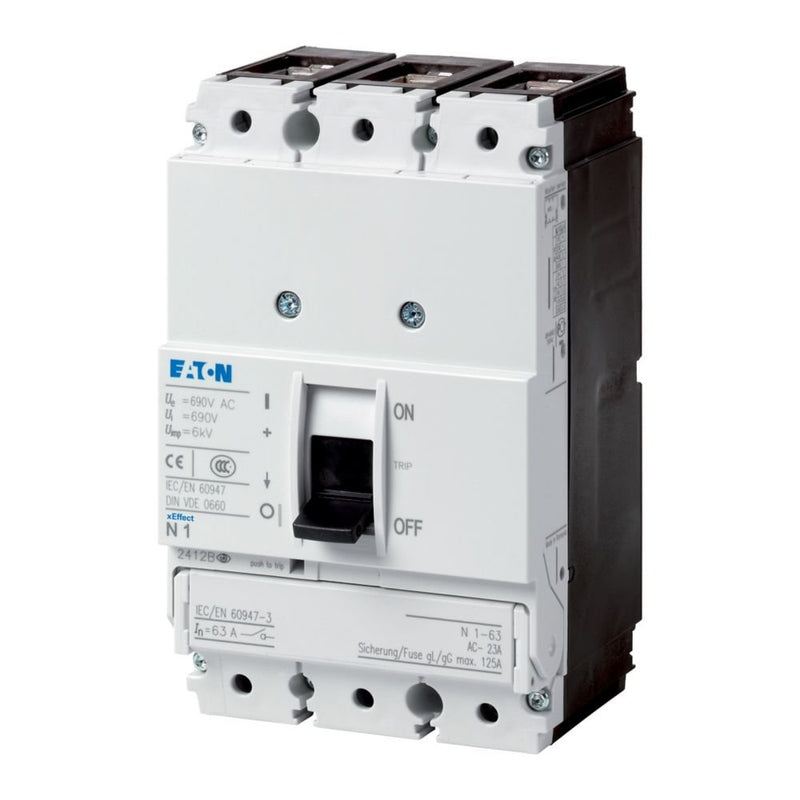

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NS1-125-NA 3-polig, 125A

Molded Case Switch, N1, Lasttrennschalter, 3-polig, Schaltvermögen SCCR 480Y/277 V 60 Hz Icu: 35 kA, Bemessungsstrom = Bemessungsdauerstrom In = Iu: 125 kA, Bemessungsstrom = Bemessungsdauerstrom In = Iu: 125 A, Standard/Genehmigung: UL/CSA, IEC, Installationsart: Festeinbau, Rahmenklemme, Schutzfunktion: Lasttrennschalter / Hauptschalter

Technische Details
Bemessungsdauerstrom Iu	125 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	50 kA
Überlastauslöser Stromeinstellung	0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	0 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1250 A
Verlustleistung	26,3 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Rahmenklemme
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NS1-125-NA 3-polig, 125A
