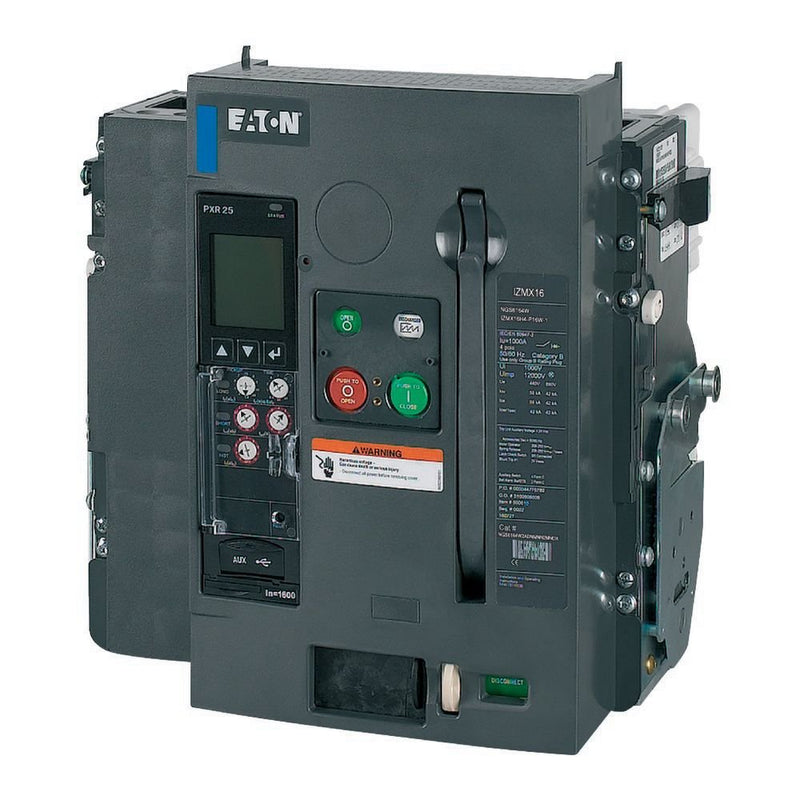

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter 4polig IZMX16H4-P12W-1 1250A 66kA

Leistungsschalter IZMX16 (Offene Leistungsschalter/Trennschalter), 4-polig, Strombereich: Bis zu 4000 A, Bemessungsstrom = Bemessungsdauerstrom (In = Iu): 1250 A, bis 440 V 50/60 Hz (Icu): 66 kA, bis 440 V 50/60 Hz (Ics): 50 kA, Überlastauslöser, min. (Ir): 500 A, Überlastauslöser, max. (Ir): 1250 A, Installationsart: Ausfahrtechnik, Standard/Genehmigung: IEC, Schutzfunktion: P Messung

Technische Details
Bemessungsdauerstrom Iu	1250 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	65 kA
Überlastauslöser Stromeinstellung	500..1250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	750..12500 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2500..18750 A
Verlustleistung	180 W
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schienenanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Anzahl der Hilfskontakte als Wechsler	2
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	hinten
Ausführung des Betätigungselements	Drucktaster
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP31

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter 4polig IZMX16H4-P12W-1 1250A 66kA
