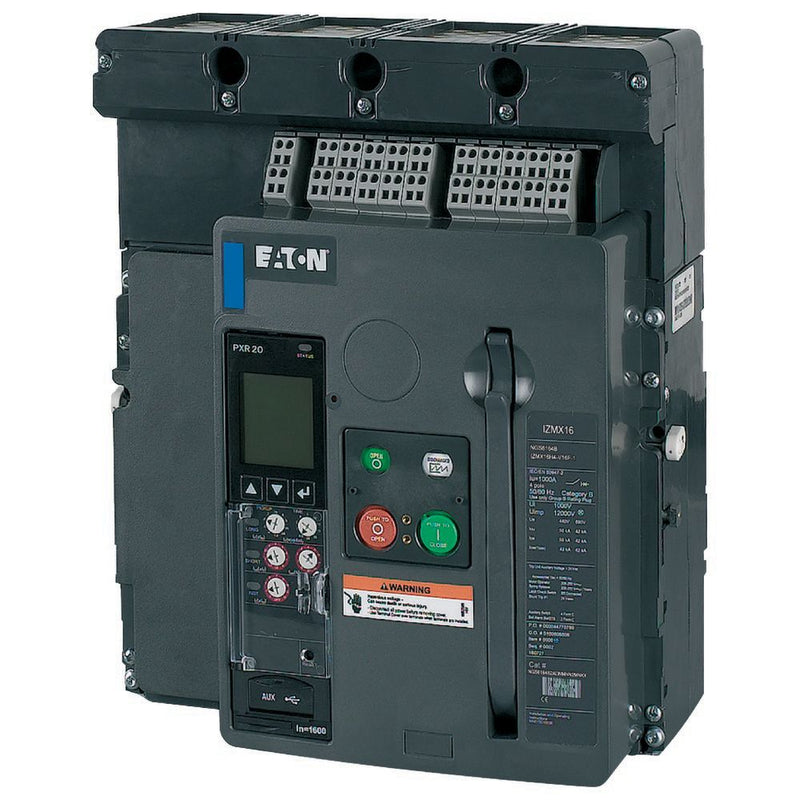

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter 4polig IZMX16B4-V10F-1 1000A 42kA

Leistungsschalter IZMX16 (Offene Leistungsschalter/Trennschalter), 4-polig, Strombereich: Bis zu 4000 A, Bemessungsstrom = Bemessungsdauerstrom (In = Iu): 1000 A, bis 440 V 50/60 Hz (Icu): 42 kA, bis 440 V 50/60 Hz (Ics): 42 kA, Überlastauslöser, min. (Ir): 400 A, Überlastauslöser, max. (Ir): 1000 A, Installationsart: Festeinbau, Standard/Genehmigung: IEC, Schutzfunktion: Selektivschutz

Technische Details
Bemessungsdauerstrom Iu	1000 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	42 kA
Überlastauslöser Stromeinstellung	400..1000 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	600..10000 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2000..15000 A
Verlustleistung	92 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schienenanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Anzahl der Hilfskontakte als Wechsler	2
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	hinten
Ausführung des Betätigungselements	Drucktaster
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP31

Lieferumfang:
1 x Eaton Leistungsschalter IZMX16B4-V10F-1 1000A 42kA
