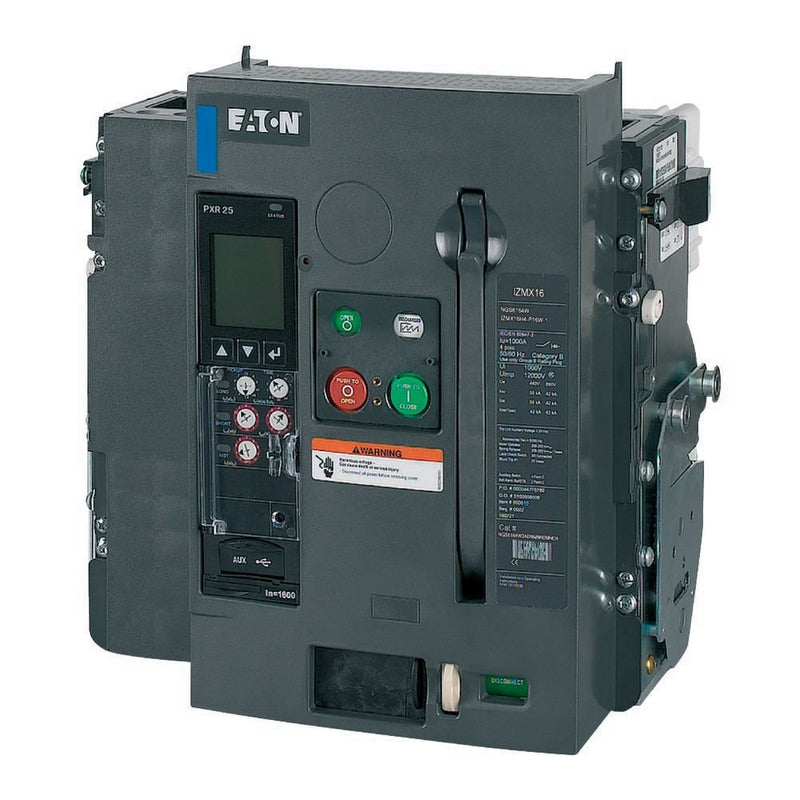

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter 4polig IZMX16B4-P08W-1 800A 42kA

Leistungsschalter IZMX16 (Offene Leistungsschalter/Trennschalter), 4-polig, Strombereich: Bis zu 4000 A, Bemessungsstrom = Bemessungsdauerstrom (In = Iu): 800 A, bis 440 V 50/60 Hz (Icu): 42 kA, bis 440 V 50/60 Hz (Ics): 42 kA, Überlastauslöser, min. (Ir): 320 A, Überlastauslöser, max. (Ir): 800 A, Installationsart: Ausfahrtechnik, Standard/Genehmigung: IEC, Schutzfunktion: P Messung

Technische Details
Bemessungsdauerstrom Iu	800 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	42 kA
Überlastauslöser Stromeinstellung	320..800 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	480..8000 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1600..12000 A
Verlustleistung	80 W
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schienenanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Anzahl der Hilfskontakte als Wechsler	2
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	hinten
Ausführung des Betätigungselements	Drucktaster
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP31

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter 4polig IZMX16B4-P08W-1 800A 42kA
