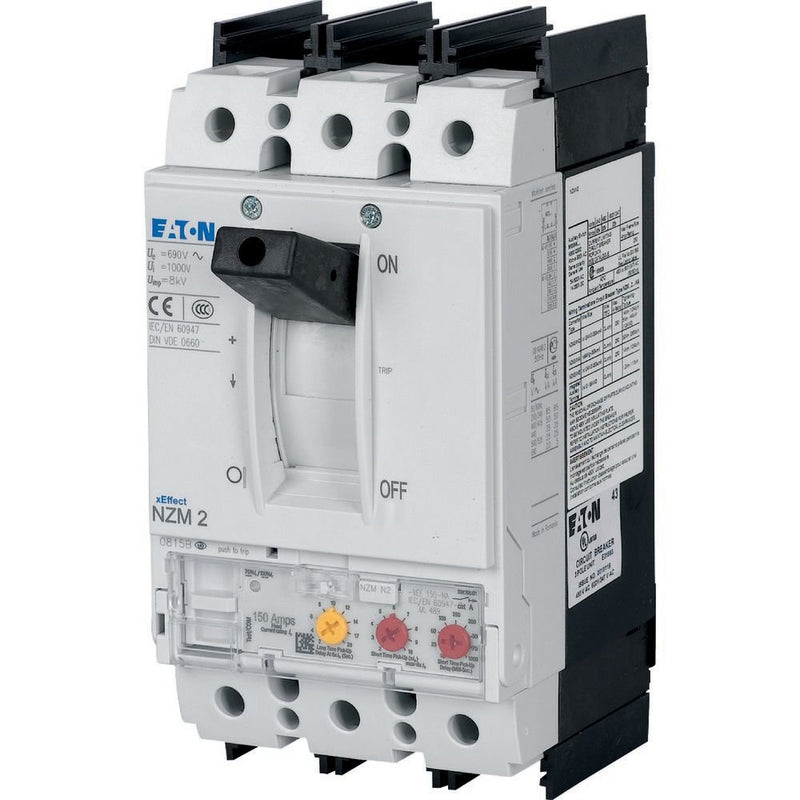

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter 3polig NZMH2-VEF200-BT-NA 200A Rahmenklemmen

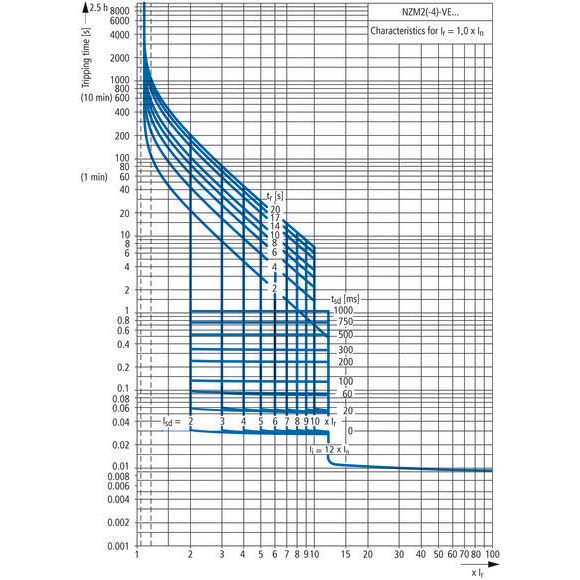

Die Leistungsschalter der Serie NZM..-VE..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit elektronischen Aktoren für den System- und Kabelschutz, Selektiv- und Generatorschutz. Überlast, kurz verzögert, und nicht verzögerter Kurzschlussschutz. Hinweise: Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. Das Schaltverhalten nach IEC ist auf dem Leistungsschild enthalten. Feste Überlastauslöser Ir, Effektivwertmessung und thermisches Gedächtnis. einstellbare Trägheitsgradeinstellung zur Überwindung von Stromspitzen tr: 2 bis 20 s bei 6 x Ir

Technische Details
Bemessungsdauerstrom Iu	200 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	150 kA
Überlastauslöser Stromeinstellung	200 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	400..2000 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2400 A
Verlustleistung	33 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Rahmenklemme
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton Leistungsschalter NZMH2-VEF200-BT-NA
