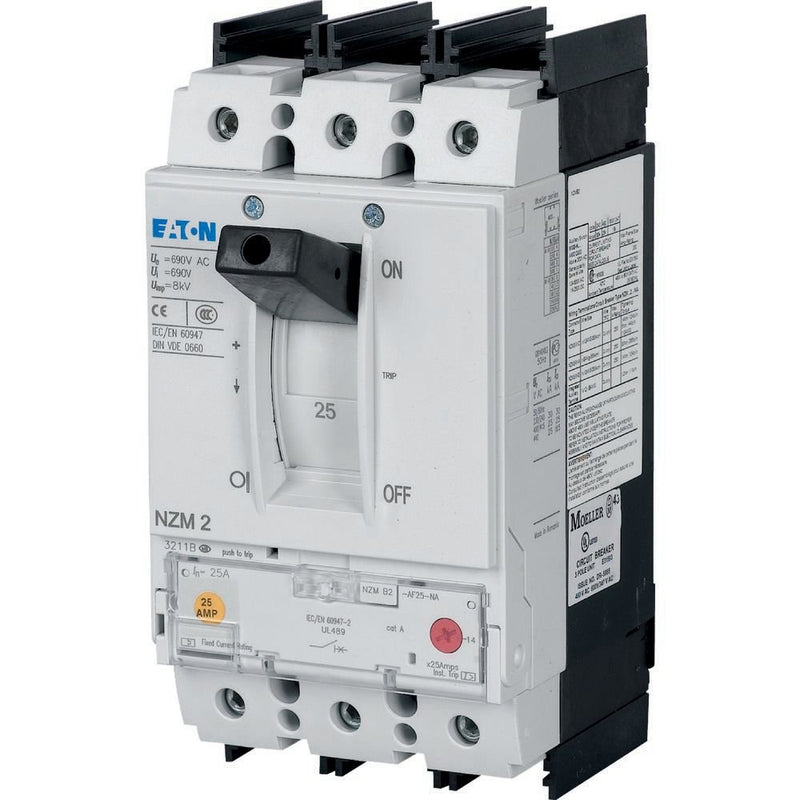

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter 3polig NZMB2-AF125-BT-NA 125A Rahmenklemmen

Die Leistungsschalter NZM..-AF..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Freigaben für System- und Kabelschutz. Fest eingestellte Überlastfreigaben. Hinweise: Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. Das Schaltverhalten nach IEC ist auf dem Leistungsschild enthalten.

Technische Details
Bemessungsdauerstrom Iu	125 A
Bemessungsspannung	440 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	25 kA
Überlastauslöser Stromeinstellung	125 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	0 A
Einstellbereich des unverzögerten Kurzschlussauslösers	750..1250 A
Verlustleistung	27,6 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Rahmenklemme
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton Leistungsschalter NZMB2-AF125-BT-NA

Keine Downloads vorhanden.
