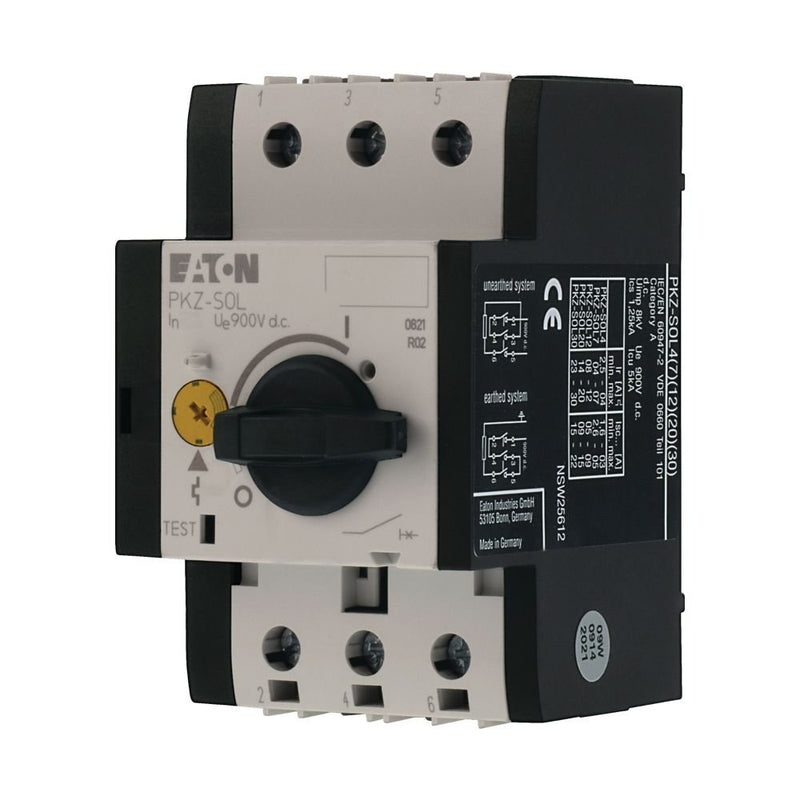

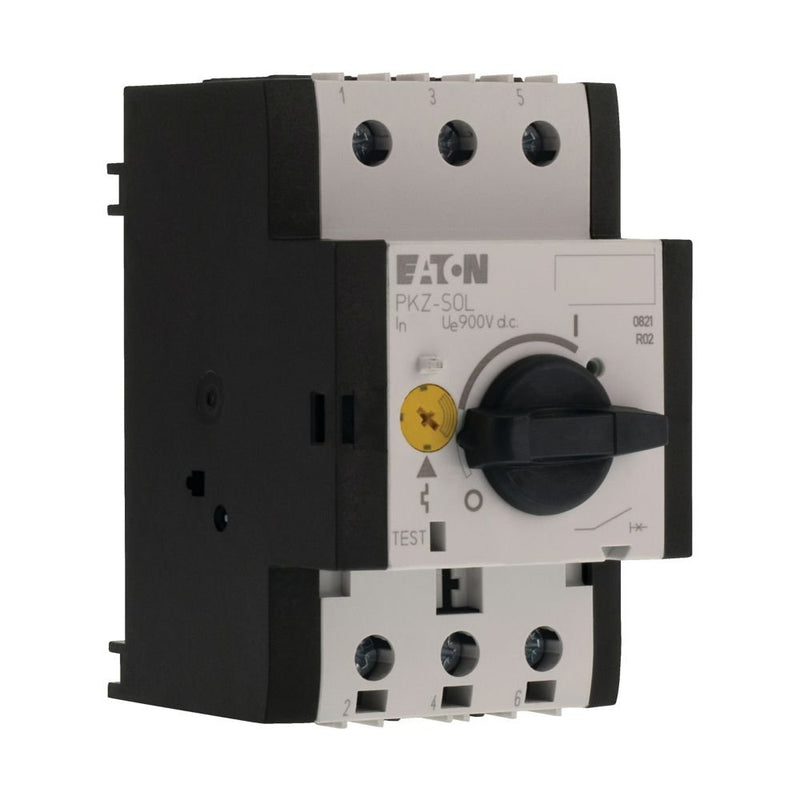

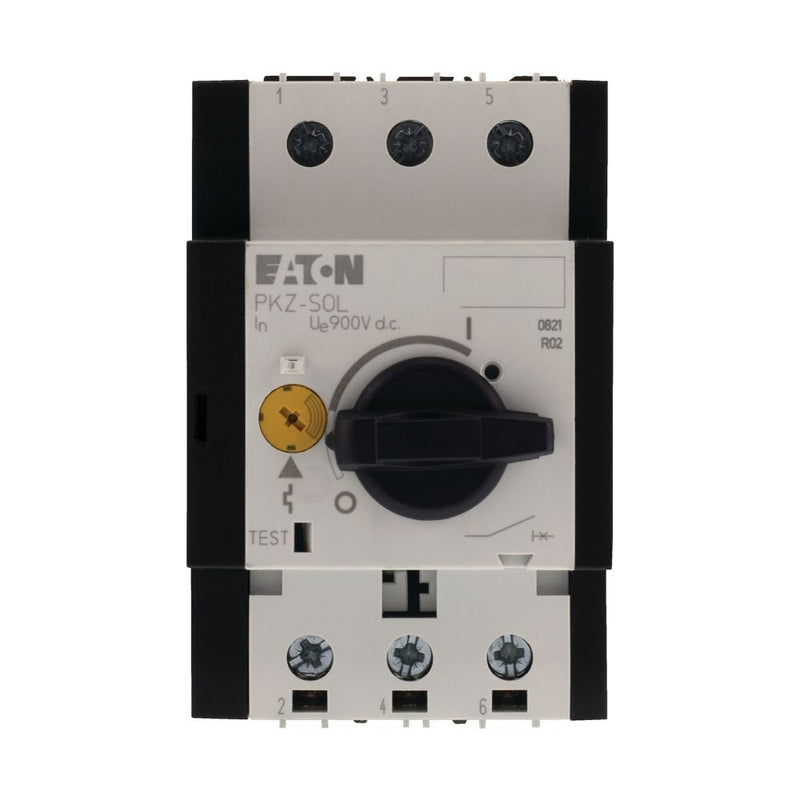

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz DC-Strangschutzschalter PKZ-SOL30 30A

Strangschutzschalter PKZ-SOL sind die sicherungslose Alternative zum Schutz von Photovoltaikmodulen gegen Kurzschlussströme. Mit ihrem variablen Auslösebereich, können sie optimal an den tatsächlichen Kurzschlussstrom eines Strangs angepasst werden. Unter Einsatz der optionalen verzögerten Unterspannungsfreigabe P-SOL-XUV, Fernschaltung, zum Beispiel für die Feuerwehr, ist möglich.

Technische Details
Bemessungsdauerstrom Iu	30 A
Bemessungsspannung	900 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	0 kA
Überlastauslöser Stromeinstellung	23..30 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	0 A
Einstellbereich des unverzögerten Kurzschlussauslösers	180 A
Verlustleistung	6,5 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	ja
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	sonstige
Ausführung des Betätigungselements	Drehknopf
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	nein
Schutzart (IP)	IP00

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz DC-Strangschutzschalter PKZ-SOL30 30A
