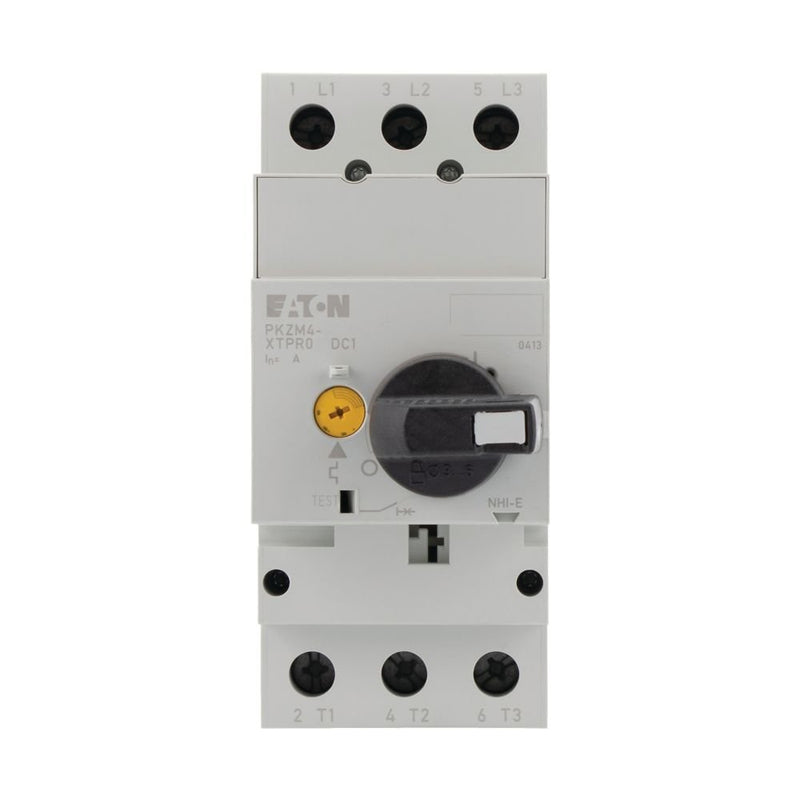

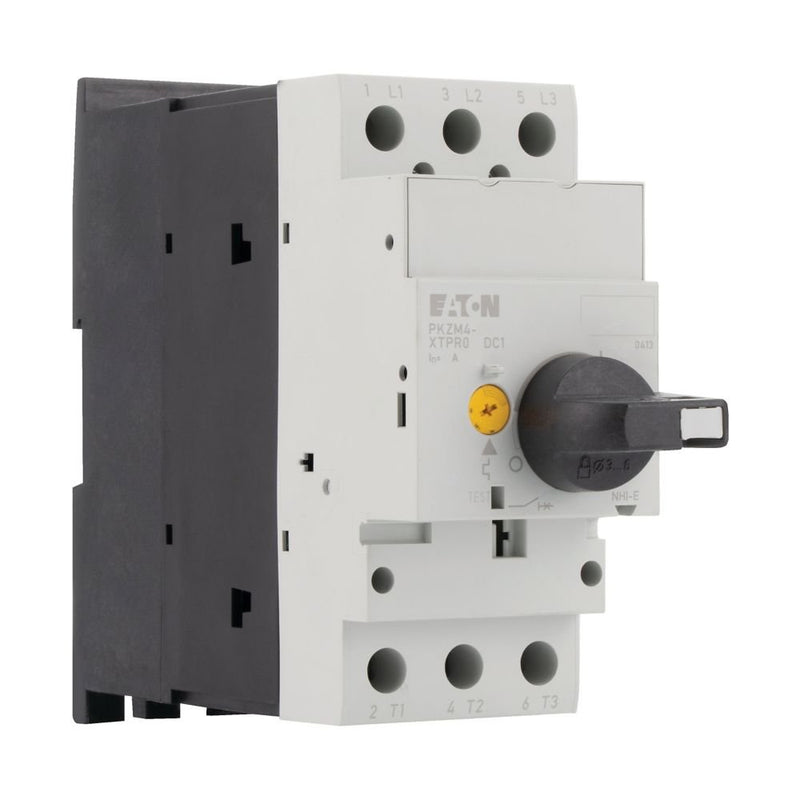

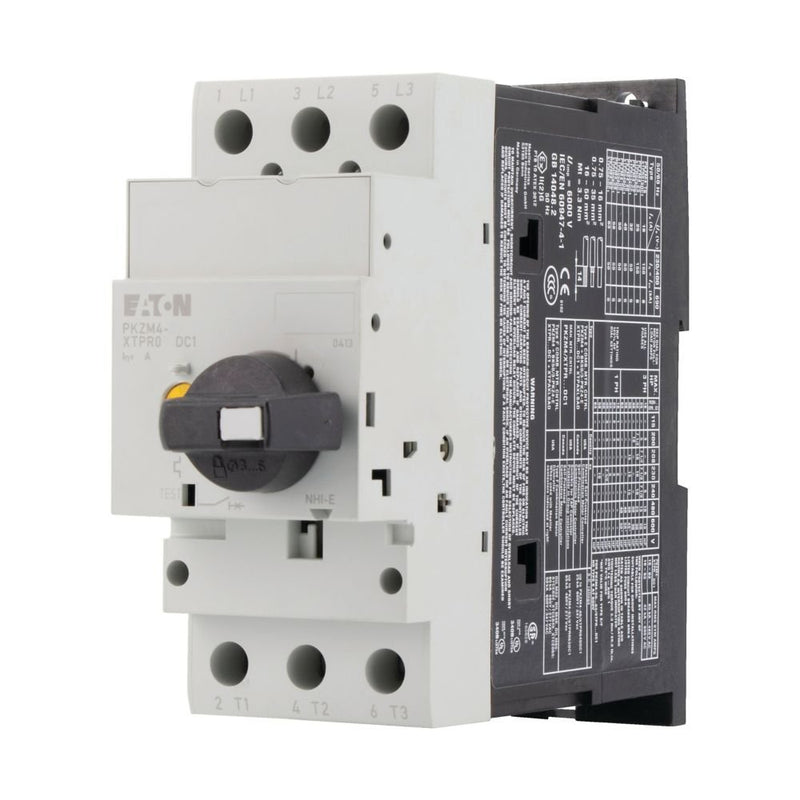

Eaton - Leistungsschalter für Motorschutz Motorschutzschalter PKZM4-32/AK Ir=24-32A Schraubkl

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM4, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, mit abschliessbarem Knebel, phasenausfallempfindlich, Schraub und Schnappmontage, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser

Technische Details
Überlastauslöser Stromeinstellung	25..32 A
Einstellbereich des unverzögerten Kurzschlussauslösers	496 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	32 A
Bemessungsbetriebsleistung bei AC-3, 230 V	7,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Verlustleistung	18 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	140 mm
Breite	55 mm
Tiefe	175 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Motorschutzschalter PKZM4-32/AK Ir=24-32A Schraubkl.
