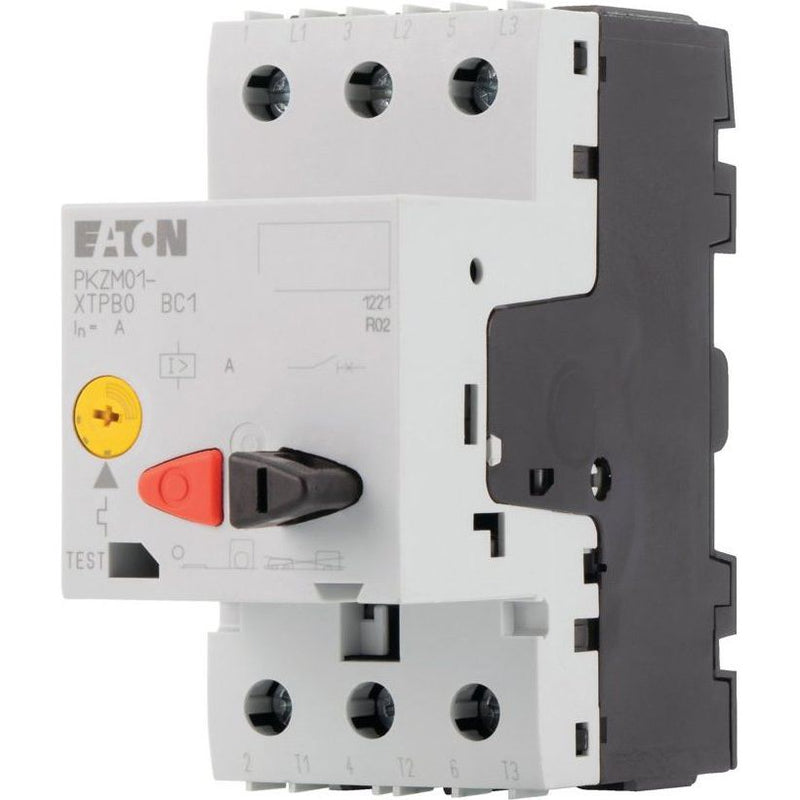

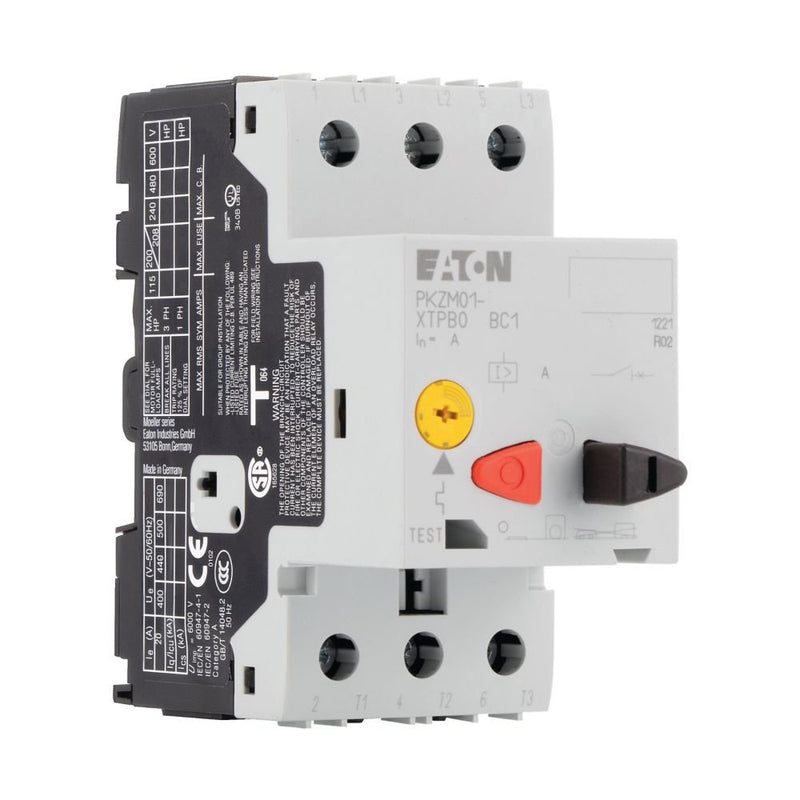

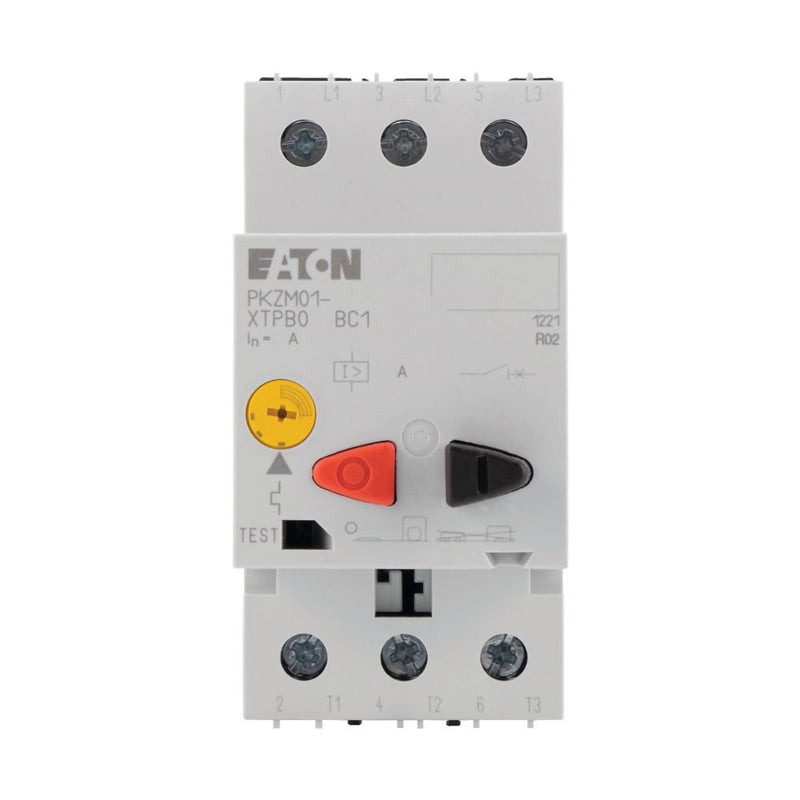

Eaton - Leistungsschalter für Motorschutz Motorschutzschalter PKZM01-20

Motorschutzschalter nach IEC/EN60947, 3-polig Größe PKZM01, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Kappeneinbaumaß 45 mm, Bemessungsbetriebsspannung Ue 690 V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser

Technische Details
Überlastauslöser Stromeinstellung	16..20 A
Einstellbereich des unverzögerten Kurzschlussauslösers	310 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	440 V
Bemessungsdauerstrom Iu	20 A
Bemessungsbetriebsleistung bei AC-3, 230 V	5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	9 kW
Verlustleistung	5,82 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drucktaster
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	90 mm
Breite	45 mm
Tiefe	93 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Motorschutzschalter PKZM01-20
