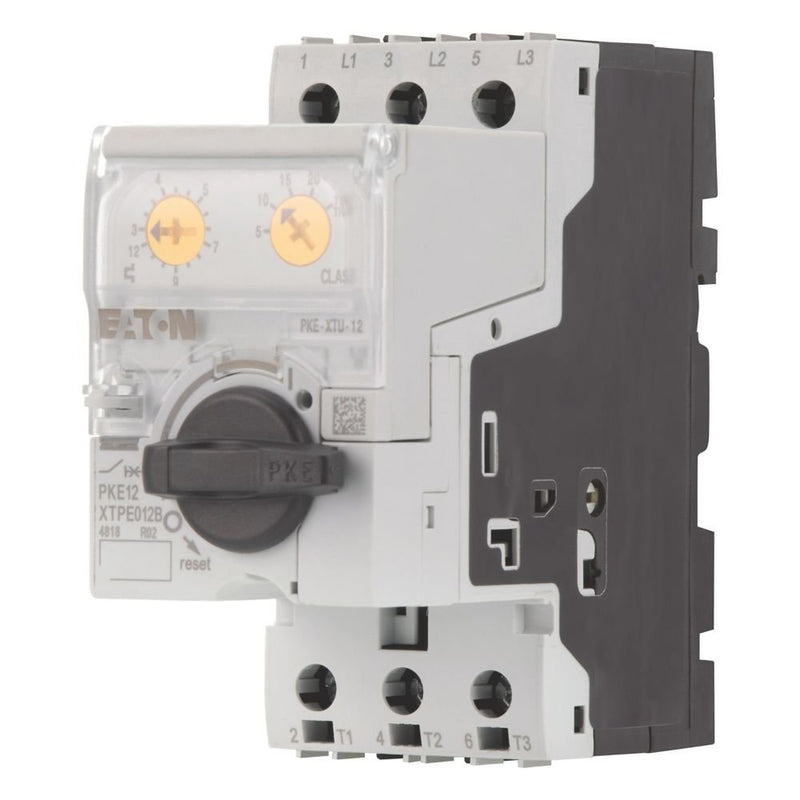

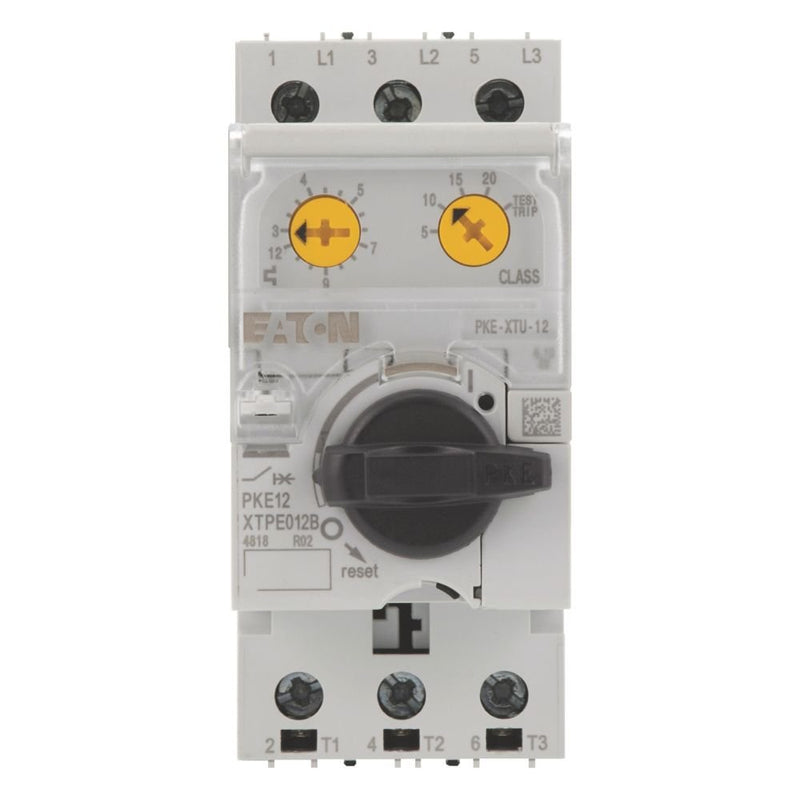

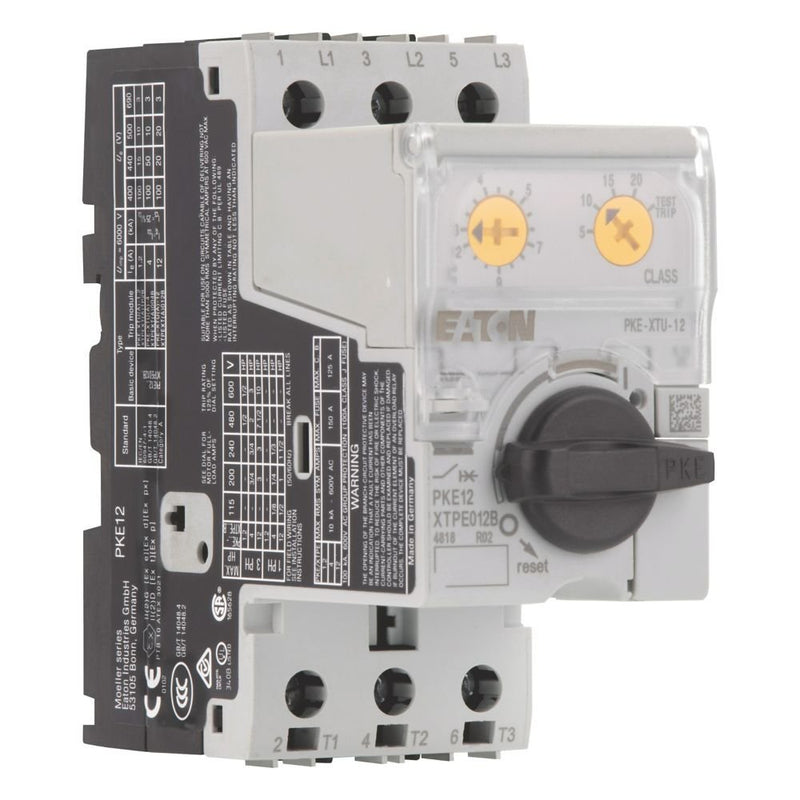

Eaton - Leistungsschalter für Motorschutz Motorschutzschalter PKE12/XTU-12 3pol. 3-12A

Motorschutzschalter-Komplettgerät (Grundgerät und elektronische Steuereinheit) gemäß IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsymmetrieschutz, einstellbare Auslöseklasse, hohes Kurzschlussausschaltvermögen, Trennfunktion. Flexible Anpassung des Strombereichs der Motorschutzschaltung durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfsschalter, Spannungsauslöser, Strombegrenzer, Tuerkupplungsgriffe. Weltmarktgerät, ATEX-Zulassung

Technische Details
Überlastauslöser Stromeinstellung	3..12 A
Einstellbereich des unverzögerten Kurzschlussauslösers	186 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	12 A
Bemessungsbetriebsleistung bei AC-3, 230 V	3 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Verlustleistung	3,6 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	100 kA
Schutzart (IP)	IP20
Höhe	102,5 mm
Breite	45 mm
Tiefe	101 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Motorschutzschalter PKE12/XTU-12 3pol. 3-12A
