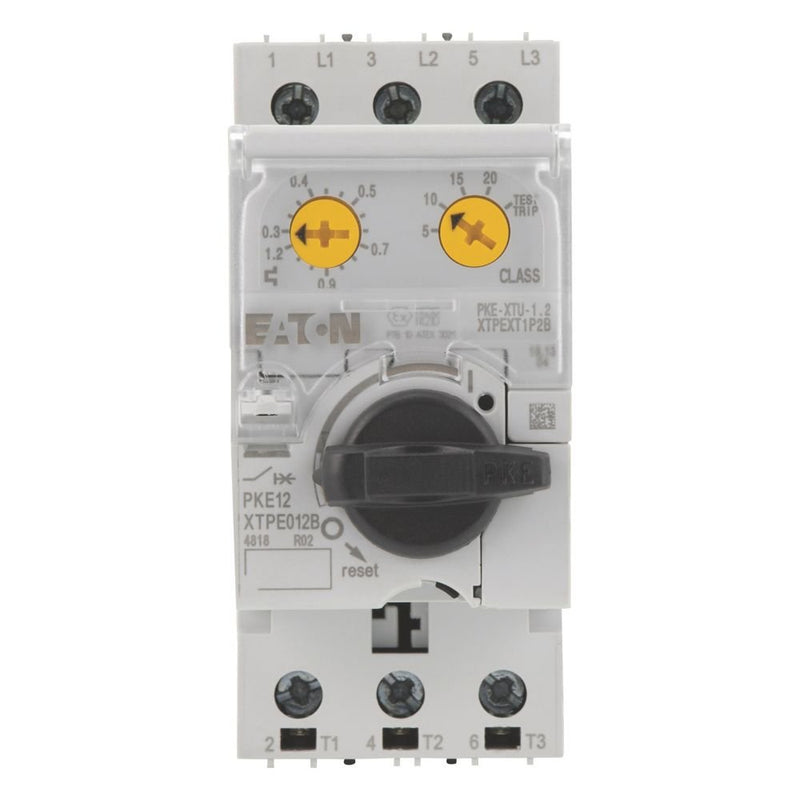

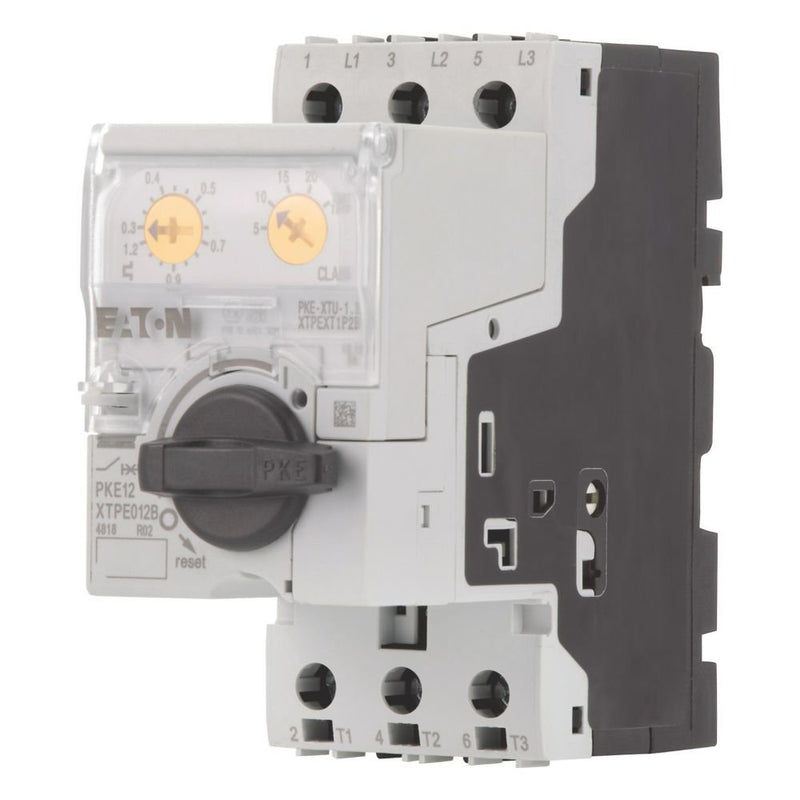

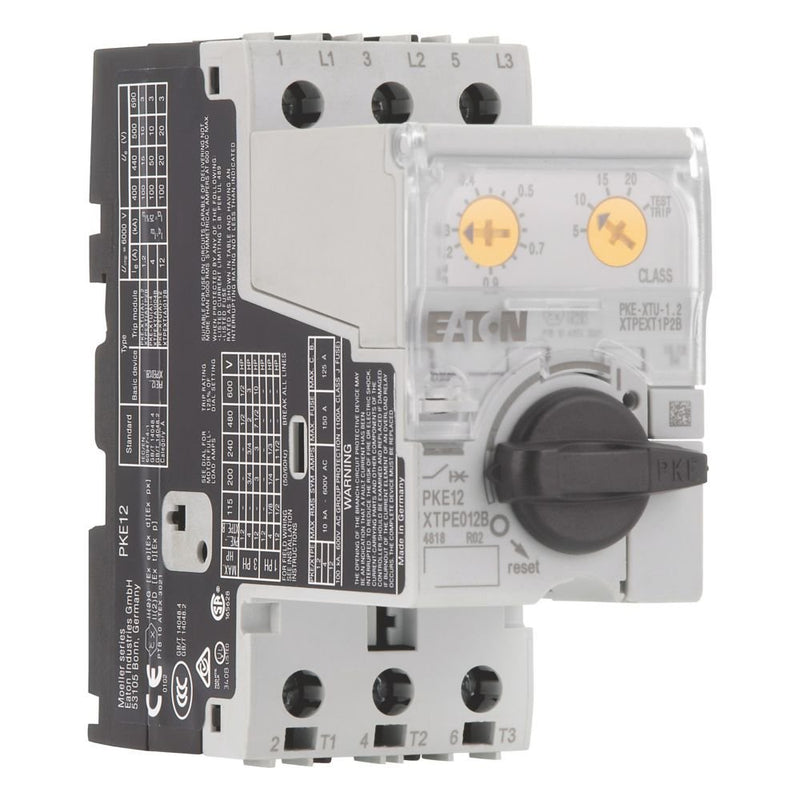

Eaton - Leistungsschalter für Motorschutz Motorschutzschalter PKE12/XTU-1,2 3pol. 0,3-1,2A

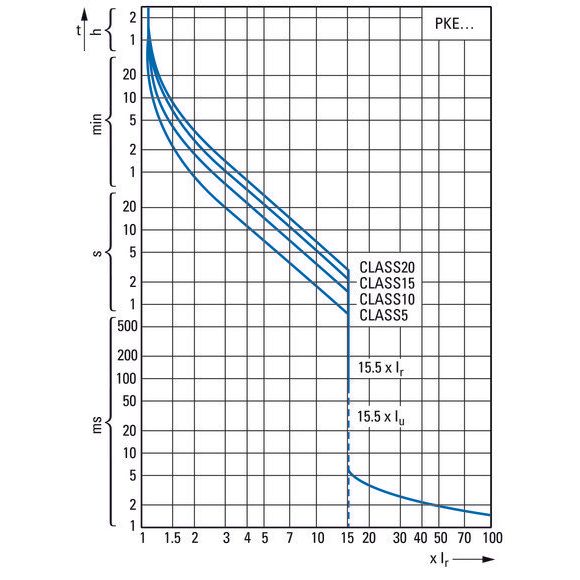

Motorschutzschalter-Komplettgerät (Grundgerät und elektronische Steuereinheit) gemäß IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsymmetrieschutz, einstellbare Auslöseklasse, hohes Kurzschlussausschaltvermögen, Trennfunktion. Flexible Anpassung des Strombereichs der Motorschutzschaltung durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfsschalter, Spannungsauslöser, Strombegrenzer, Türkupplungsgriffe. Weltmarktgerät, ATEX-Zulassung

Technische Details
Überlastauslöser Stromeinstellung	0,3..1,2 A
Einstellbereich des unverzögerten Kurzschlussauslösers	18,6 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	1,2 A
Bemessungsbetriebsleistung bei AC-3, 230 V	0,12 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	0,25 kW
Verlustleistung	0,3 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3

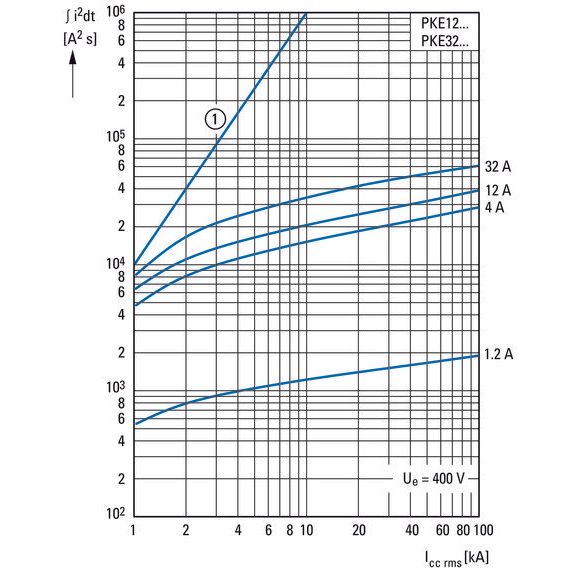

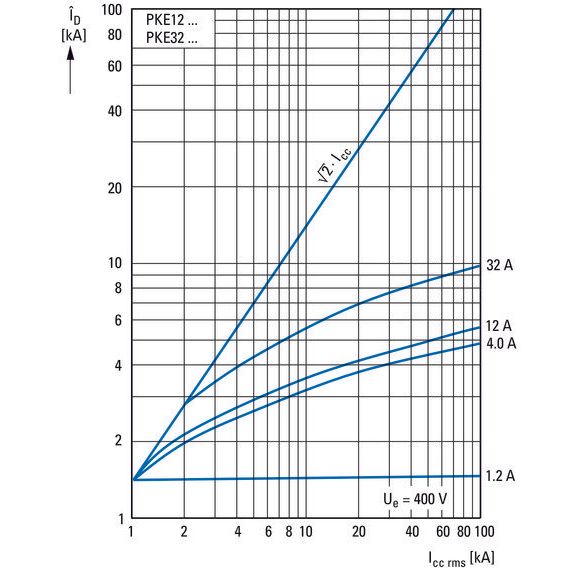

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	100 kA
Schutzart (IP)	IP20
Höhe	102,5 mm
Breite	45 mm
Tiefe	101 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Motorschutzschalter PKE12/XTU-1,2 3pol. 0,3-1,2A
