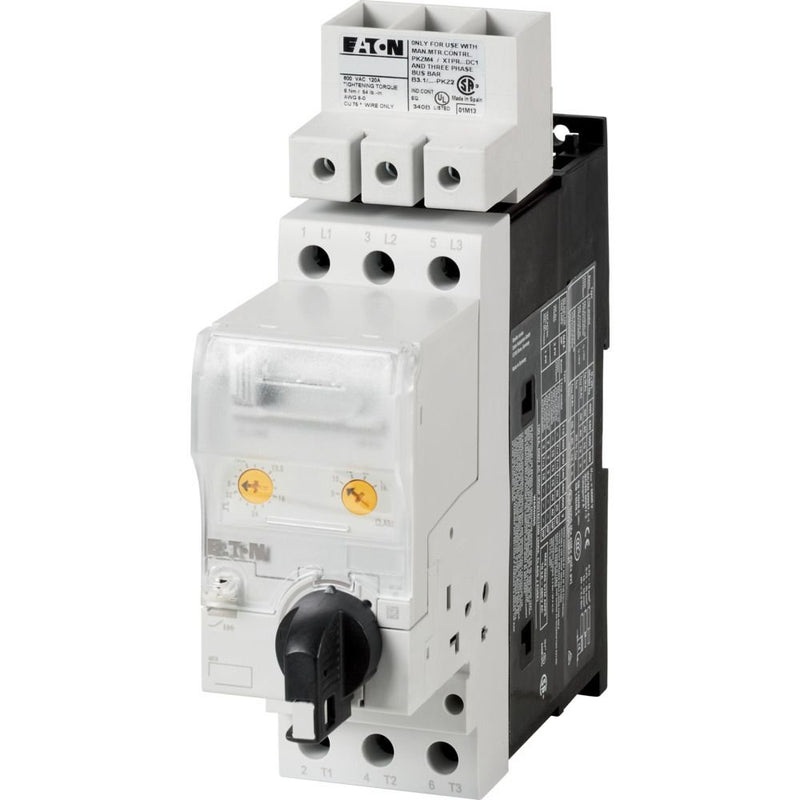

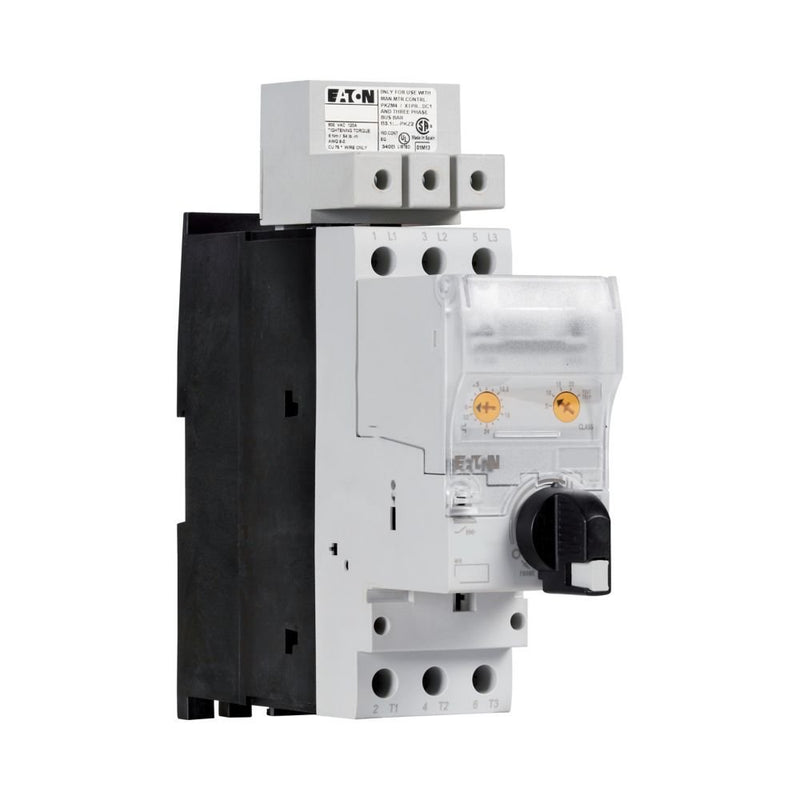

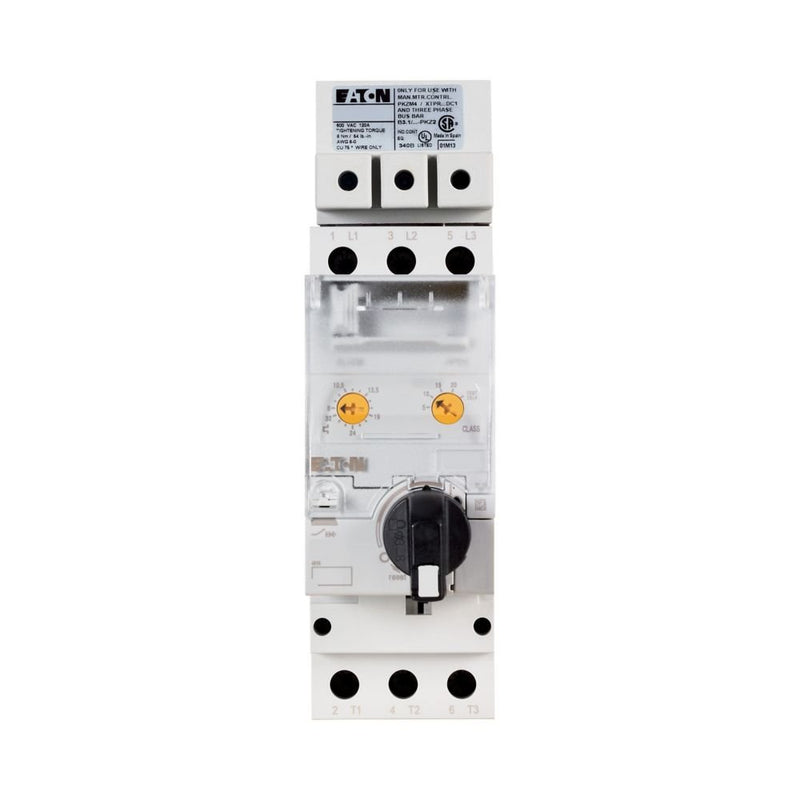

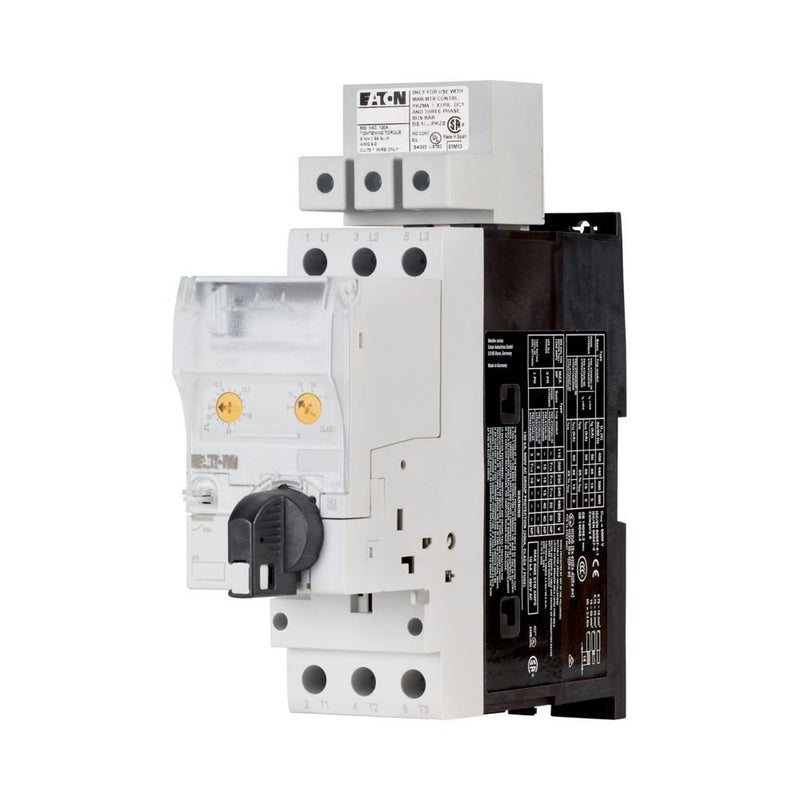

Eaton - Leistungsschalter für Motorschutz Motorschutzschalter 16-65A PKE65/AK/XTU-65-SP Nordamerika

Motorschutzschalter als Typ-E-Komplettgerät gemäß UL 508 ((selbstgeschützter) Sterndreieckstarter), bestehend aus Grundgerät PKE65 und Auslöseblock PKE-XTU-65, mit abschließbarem Knauf und entsprechender Erweiterungsklemme für UL, einsetzbar für Motoren bis 40 HP (FLA = 52 A / 480 V), Kurzschlussfestigkeit nach UL: 65 kA (480 V/ 277 V), elektronischer Weitbereichsüberlastschutz, hohes Kurzschlussausschaltvermögen nach IEC (80 kA / 400 V), Kann als Motorstarter Typ F (Sterndreieckstarter) in Kombination mit den Leistungsschützen DILM17 bis DILM72 verwendet werden.

Technische Details
Überlastauslöser Stromeinstellung	16..65 A
Einstellbereich des unverzögerten Kurzschlussauslösers	0 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	65 A
Bemessungsbetriebsleistung bei AC-3, 230 V	18,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Verlustleistung	19,2 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	204 mm
Breite	55 mm
Tiefe	198 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Motorschutzschalter 16-65A PKE65/AK/XTU-65-SP Nordamerika
