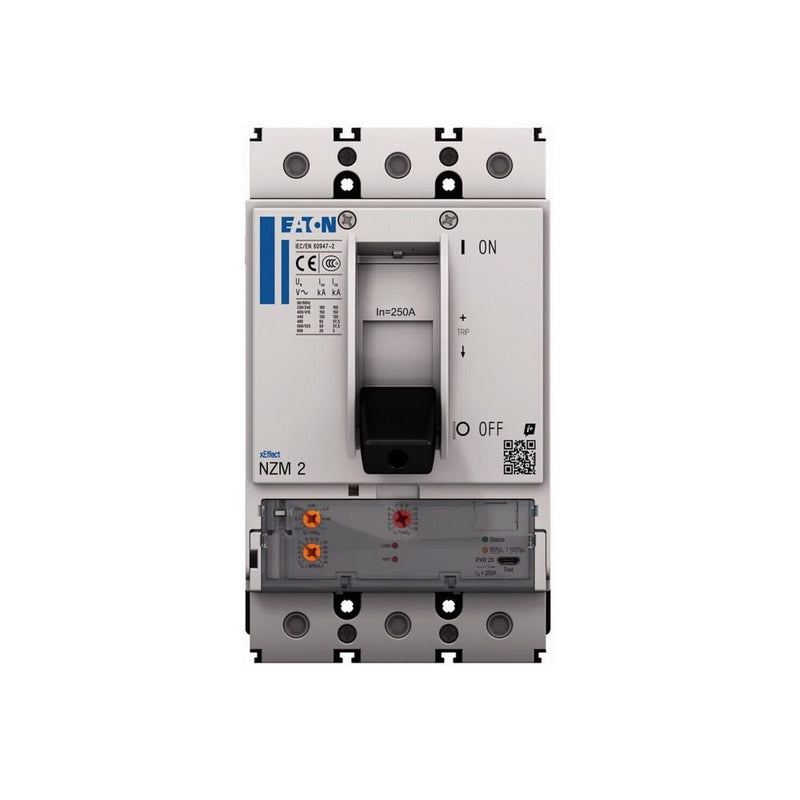

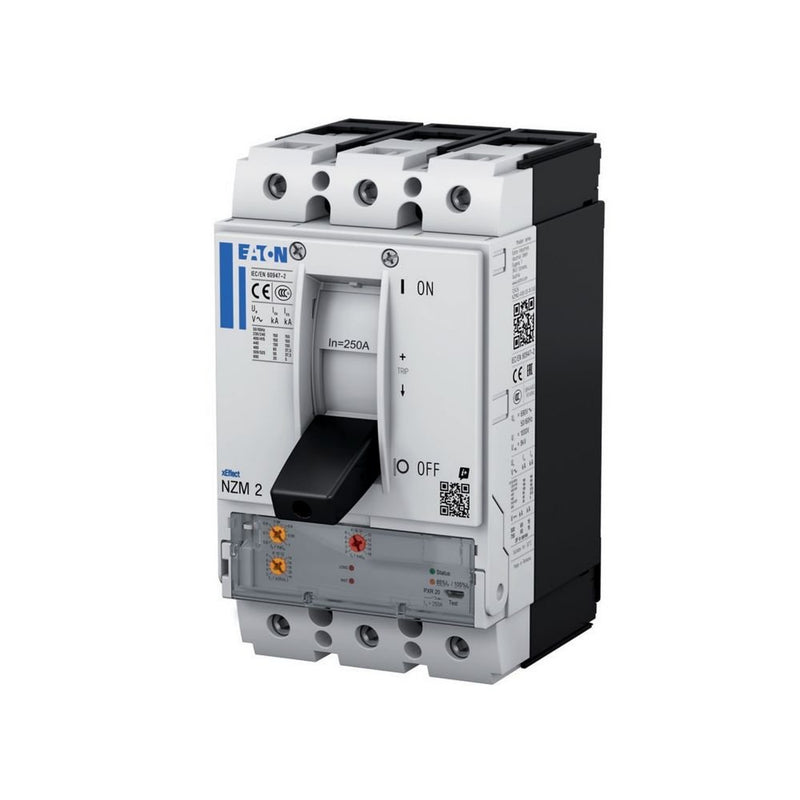

Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMS2-MX140 PXR20 140A, 3p

Die Leistungsschalter der Serie xEffect NZM -MX mit Power Expert Release (PXR) Auslöseelektronik decken mit nur vier kompakten Baugrößen Anwendungsfälle für den Motorschutz ab und sind für den IEC-Markt geeignet. Test-Funktion und Einstellungen über Mikro-USB-Schnittstelle direkt am Schalter. Die Montage ist immer flexibel durch modulare Funktionsgruppen und kann durch das umfangreiche Zubehörsortiment ergänzt werden. Effektivwertmessung und thermisches Gedächtnis.

Technische Details
Überlastauslöser Stromeinstellung	56..140 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2..18 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	140 A
Bemessungsbetriebsleistung bei AC-3, 230 V	45 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	65 kA
Schutzart (IP)	IP20
Höhe	160 mm
Breite	115 mm
Tiefe	190 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMS2-MX140 PXR20 140A, 3p
