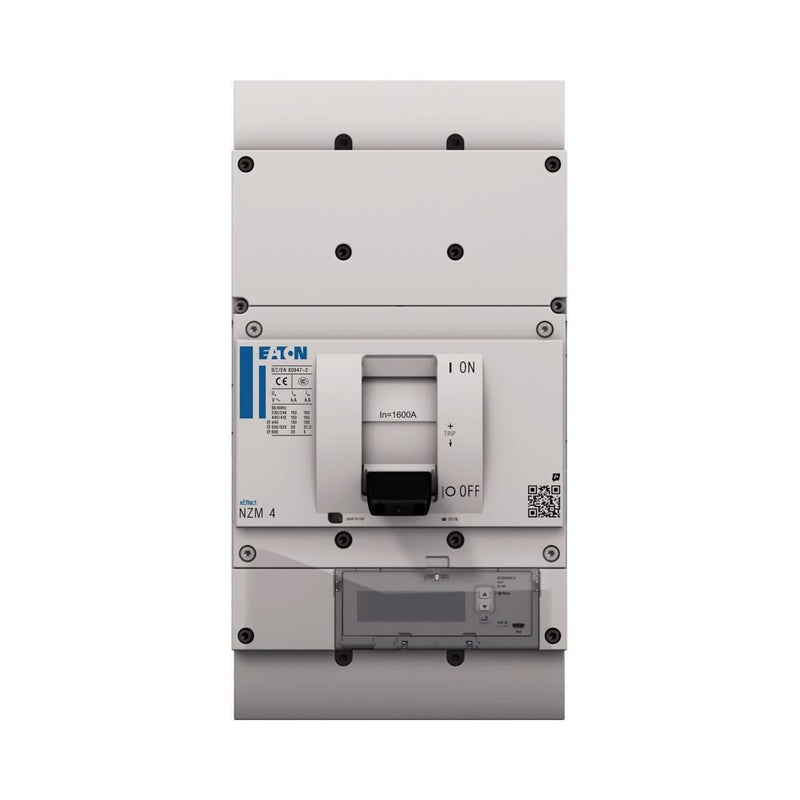

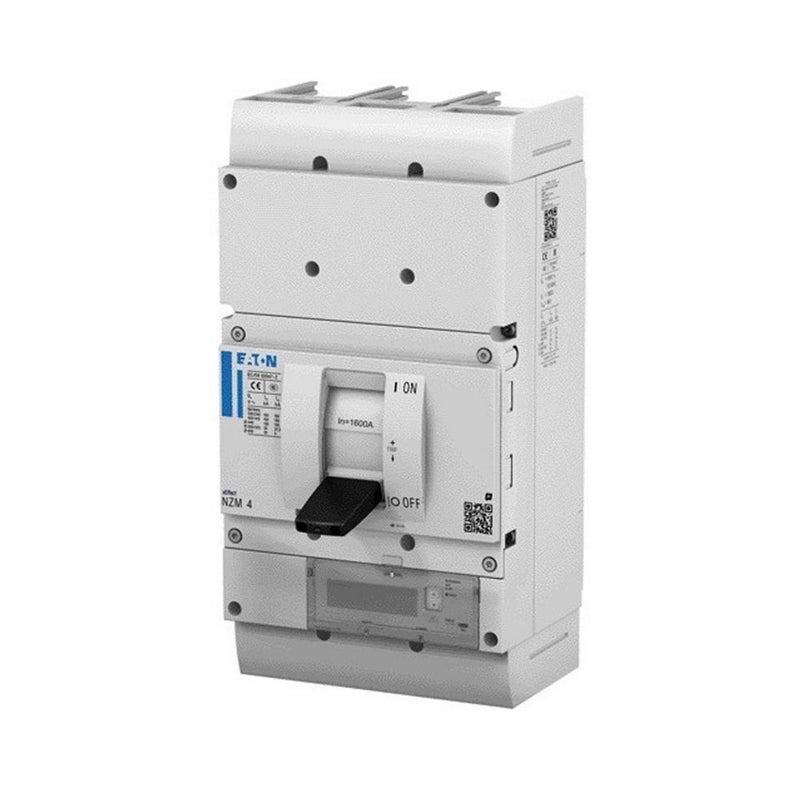

Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMN4-PMX1400 PXR25 1400A, 3p

Die xEffect Leistungsschalter der NZM...-PMX-Serie mit dem elektronischen Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen alle Anwendungsfälle für Motorschutz ab und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit der Genauigkeitsklasse 1 gemäß IEC 61557-12. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis .

Technische Details
Überlastauslöser Stromeinstellung	560..1400 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2..14 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	1400 A
Bemessungsbetriebsleistung bei AC-3, 230 V	450 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	800 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	170 mm
Breite	210 mm
Tiefe	375 mm

Lieferumfang:
1 x Leistungsschalter
