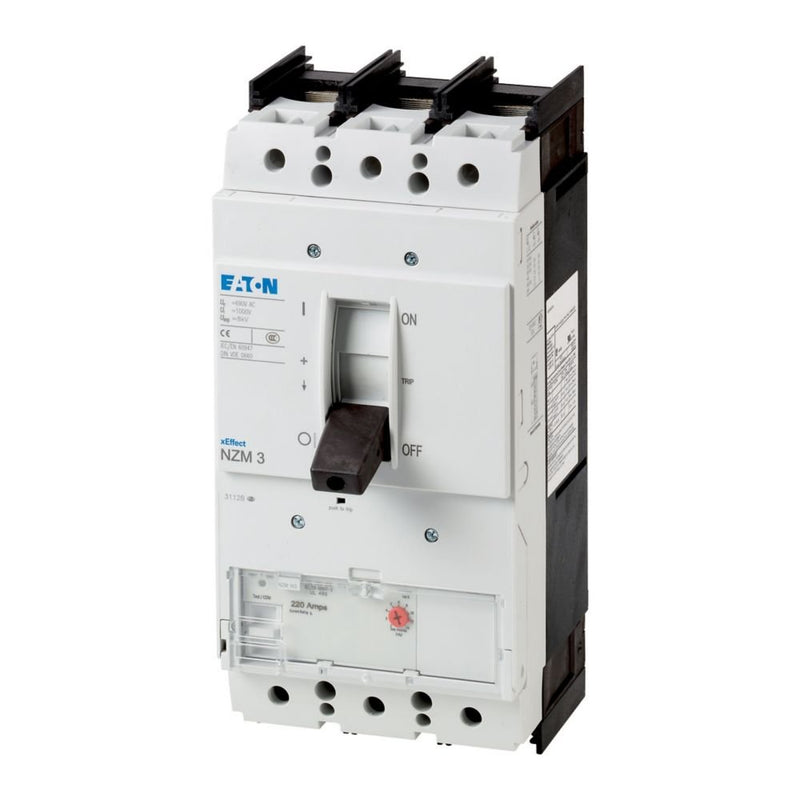

Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMN3-SE220-CNA 3p. +Kurzschl.schutz

Die Leistungsschalter der Serie NZM..-SE..CNA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Einsatz geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit elektronischem Kurzschlussauslöser in Verbindung mit Motorschutzrelais, mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten.

Technische Details
Überlastauslöser Stromeinstellung	0 A
Einstellbereich des unverzögerten Kurzschlussauslösers	440..3080 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	nein
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	220 A
Bemessungsbetriebsleistung bei AC-3, 230 V	55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	35 kA
Schutzart (IP)	IP20
Höhe	297 mm
Breite	140 mm
Tiefe	166 mm

Lieferumfang:
1 x Leistungsschalter NZMN3-SE220-CNA 3p. +Kurzschl.schutz

Keine Downloads vorhanden.
