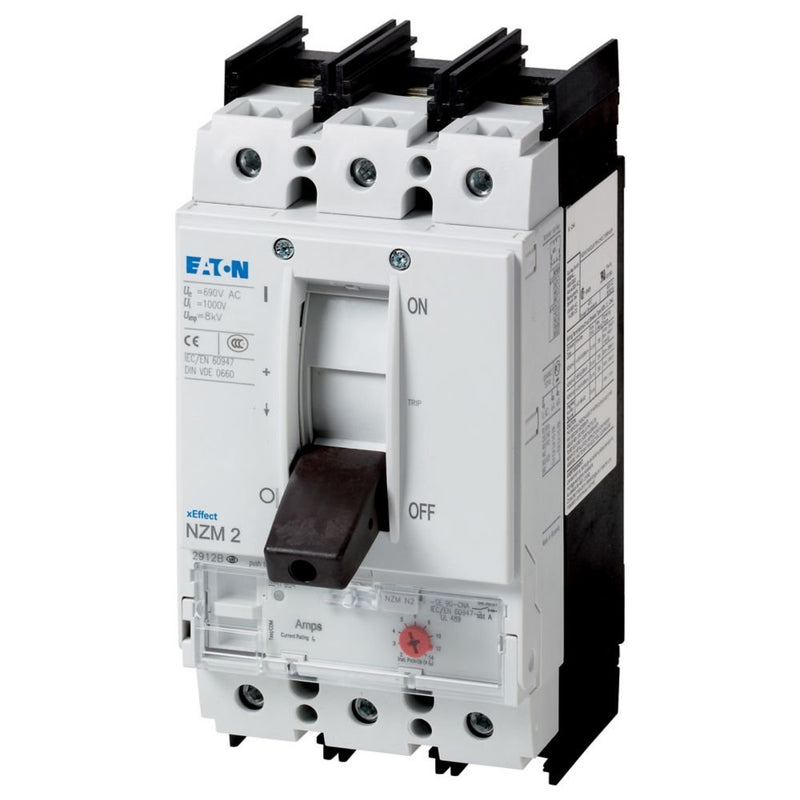

Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMN2-SE140-CNA 3p. +Kurzschl.schutz

Die Leistungsschalter der Serie NZM..-SE..CNA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit elektronischem Kurzschlussauslöser in Verbindung mit Überlastrelais. Mit Kurzschlussauslöser bei fehlendem Überlastauslöser. Anmerkungen: Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. IEC-Schaltleistungswerte auf dem Typenschild enthalten.

Technische Details
Überlastauslöser Stromeinstellung	0 A
Einstellbereich des unverzögerten Kurzschlussauslösers	280..1960 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	nein
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	140 A
Bemessungsbetriebsleistung bei AC-3, 230 V	45 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Verlustleistung	16,17 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	35 kA
Schutzart (IP)	IP20
Höhe	195 mm
Breite	105 mm
Tiefe	149 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMN2-SE140-CNA 3p. +Kurzschl.schutz unclear
