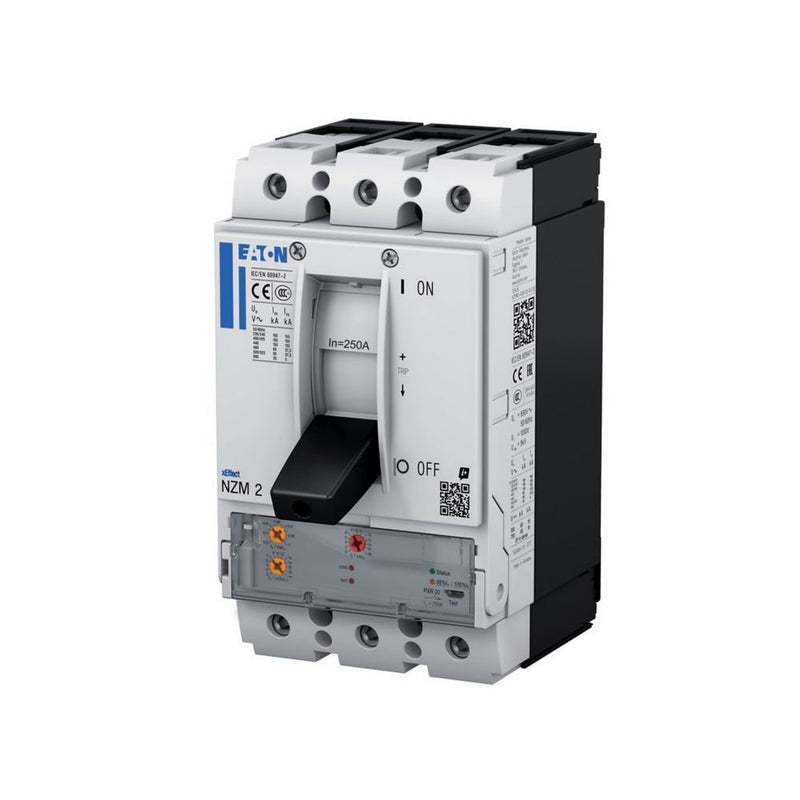

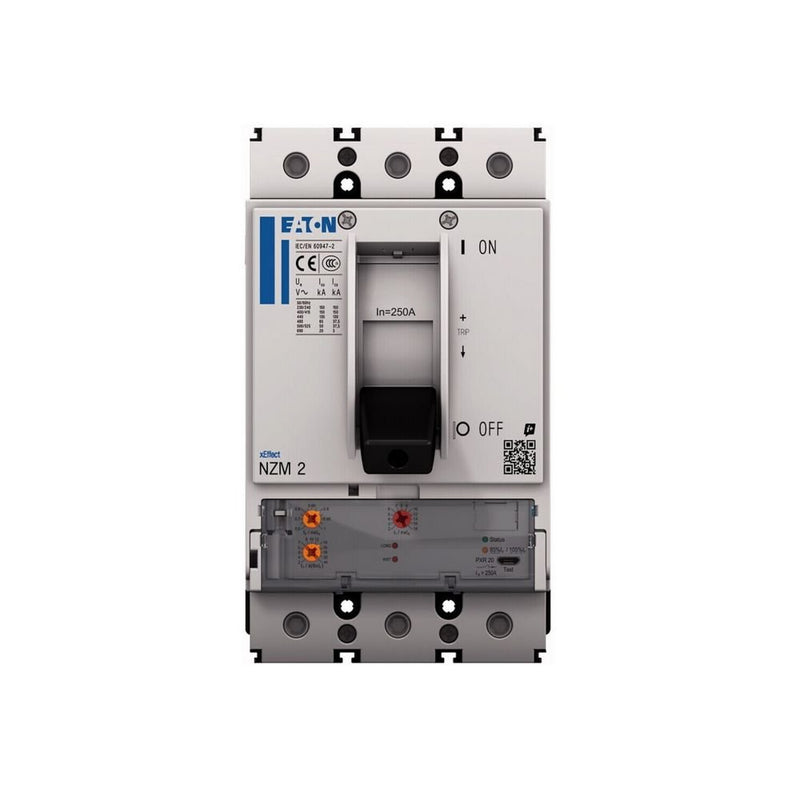

Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMN2-MX140-NA NZM2 PXR20 140A, 3p

Die Leistungsschalter der xEffect NZM...-MX-NA-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Motorschutz ab und sind für den IEC- und UL/CSA-Markt geeignet Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis .

Technische Details
Überlastauslöser Stromeinstellung	56..140 A
Einstellbereich des unverzögerten Kurzschlussauslösers	280..2520 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	140 A
Bemessungsbetriebsleistung bei AC-3, 230 V	45 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Verlustleistung	16,17 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	150 kA
Schutzart (IP)	IP20
Höhe	195 mm
Breite	105 mm
Tiefe	149 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz NZMN2-MX140-NA
