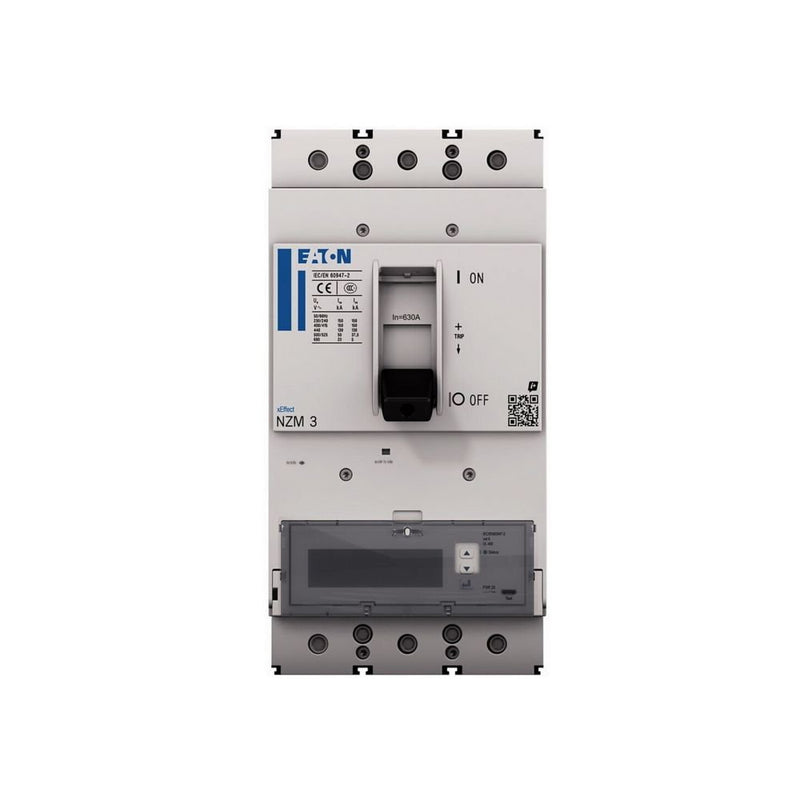

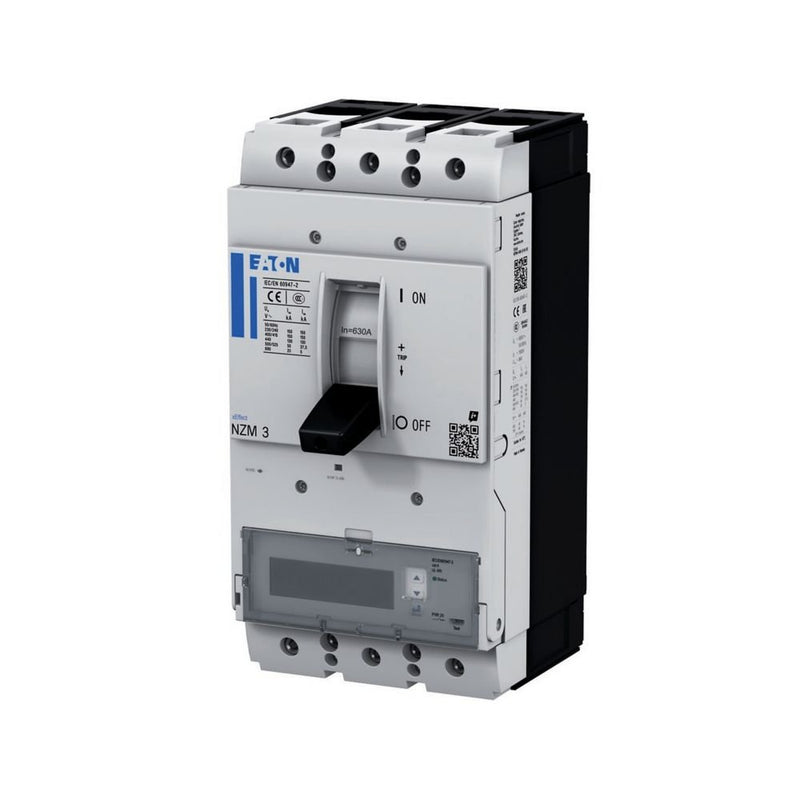

Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMH3-PMX450-NA PXR25 450A, 3p

Die Leistungsschalter der Serie xEffect NZM -PMX-NA mit Power Expert Release (PXR) Auslöseelektronik decken mit nur vier kompakten Baugrößen Anwendungsfälle für den Motorschutz ab und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit Genauigkeitsklasse 1 nach IEC 61557-12. Test-Funktion und Einstellungen über Mikro-USB-Schnittstelle direkt am Schalter. Die Montage ist immer flexibel durch modulare Funktionsgruppen und kann durch das umfangreiche Zubehörsortiment ergänzt werden. Effektivwertmessung und thermisches Gedächtnis.

Technische Details
Überlastauslöser Stromeinstellung	225..450 A
Einstellbereich des unverzögerten Kurzschlussauslösers	900..5400 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	450 A
Bemessungsbetriebsleistung bei AC-3, 230 V	132 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	250 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	130 kA
Schutzart (IP)	IP20
Höhe	275 mm
Breite	140 mm
Tiefe	166 mm

Lieferumfang:
1 x Leistungsschalter
