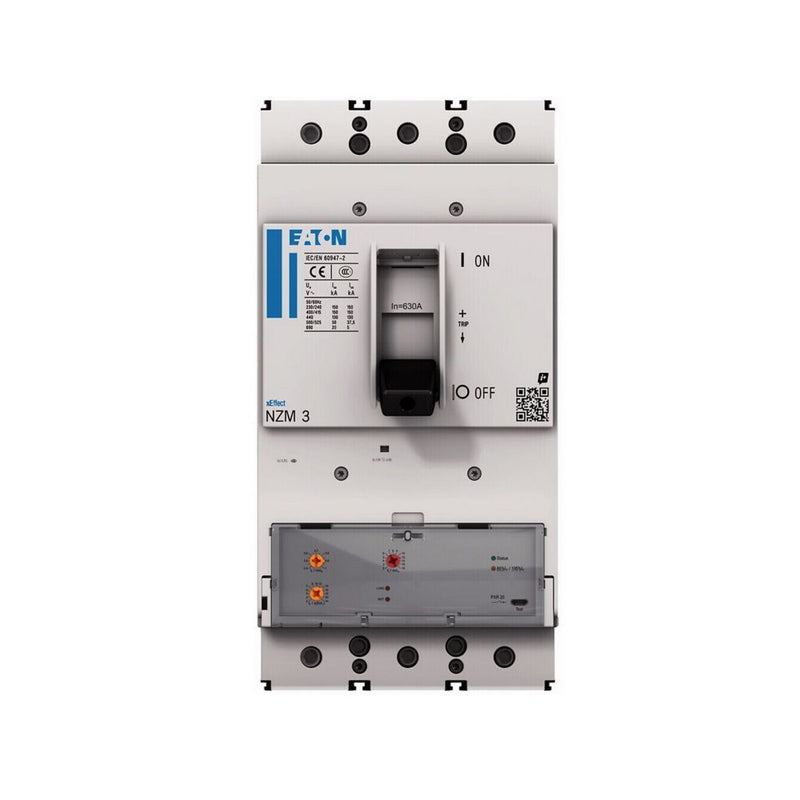

Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMH3-MX450-NA NZM3 PXR20 450A, 3p

Die Leistungsschalter der xEffect NZM...-MX-NA-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Motorschutz ab und sind für den IEC- und UL/CSA-Markt geeignet Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis .

Technische Details
Überlastauslöser Stromeinstellung	225..450 A
Einstellbereich des unverzögerten Kurzschlussauslösers	900..5400 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	450 A
Bemessungsbetriebsleistung bei AC-3, 230 V	132 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	250 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	130 kA
Schutzart (IP)	IP20
Höhe	275 mm
Breite	140 mm
Tiefe	166 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz NZMH3-MX450-NA
