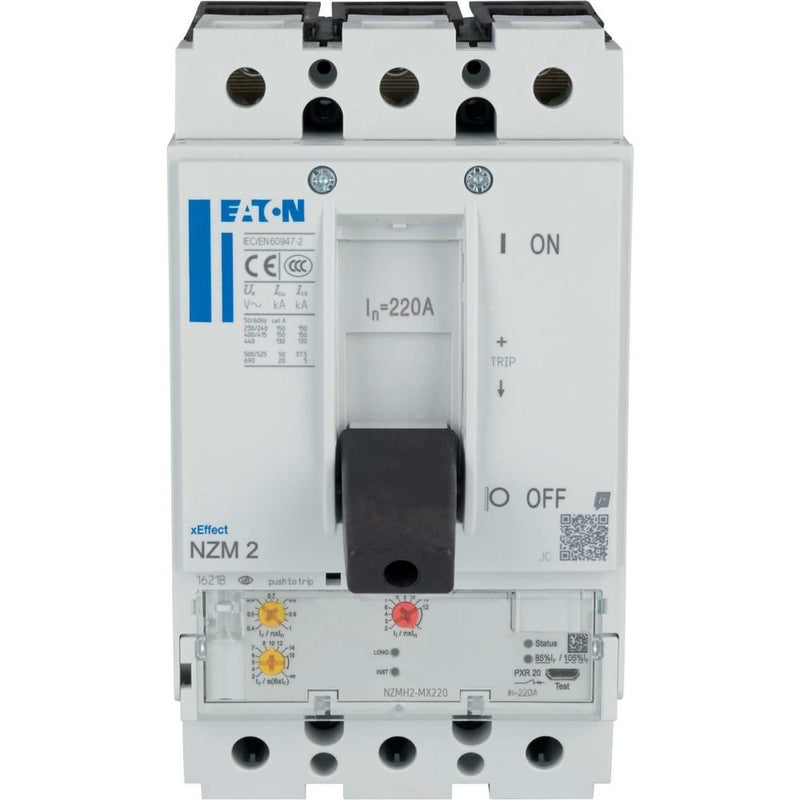

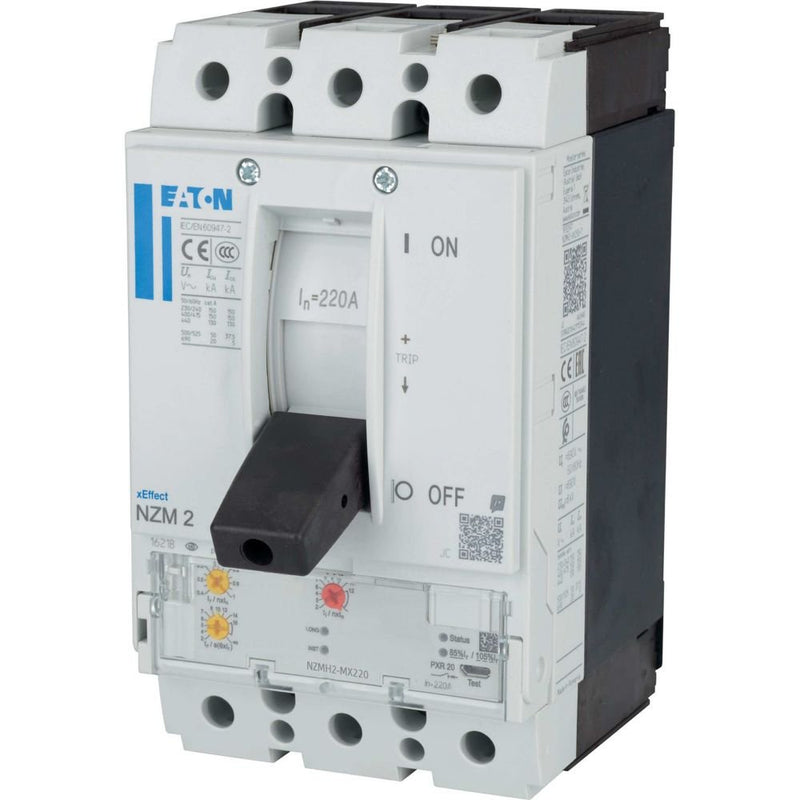

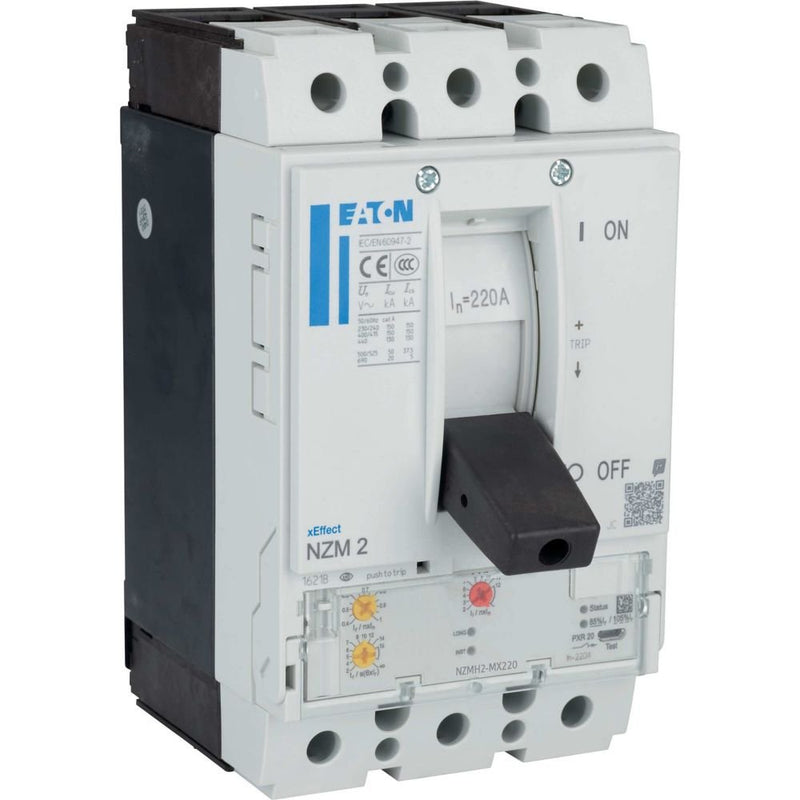

Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMH2-MX220 NZM2 PXR20 220A, 3p − 1 Stück

Die xEffect Leistungsschalter der NZM...-MX-Serie mit dem elektronischen Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen alle Anwendungsfälle für Motorschutz ab und sind für den IEC-Markt geeignet. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis

Technische Details
Überlastauslöser Stromeinstellung	88..220 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2..14 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	220 A
Bemessungsbetriebsleistung bei AC-3, 230 V	55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	130 kA
Schutzart (IP)	IP20
Höhe	160 mm
Breite	115 mm
Tiefe	190 mm

Hersteller:	Eaton
