Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMB1-M80 3p. 80A Motorschutz

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Auslösern für den Motorschutz. Hinweise: Mit Phasenausfallempfindlichkeit, Auslöseklasse 10 A, IEC/EN 60947-4-1, Leistungsschalter IEC/EN 60947-2 erfüllen alle Anforderungen der Schaltkategorie AC-3.

Technische Details
Überlastauslöser Stromeinstellung	63..80 A

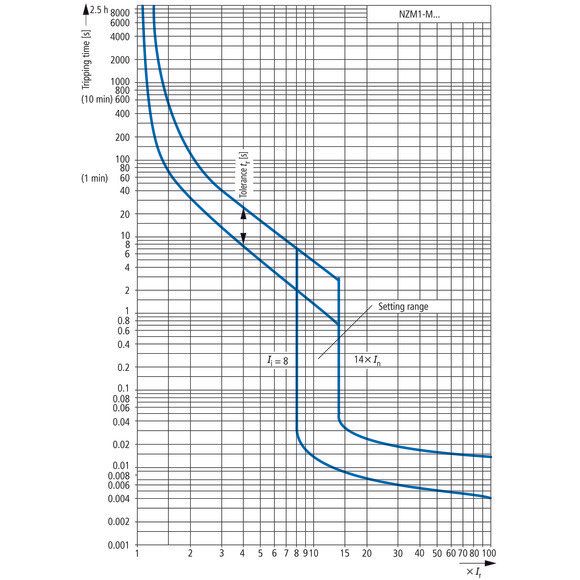

Einstellbereich des unverzögerten Kurzschlussauslösers	640..1120 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	440 V
Bemessungsdauerstrom Iu	80 A
Bemessungsbetriebsleistung bei AC-3, 230 V	22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Verlustleistung	20,8 W
Anschlussart Hauptstromkreis	sonstige
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3

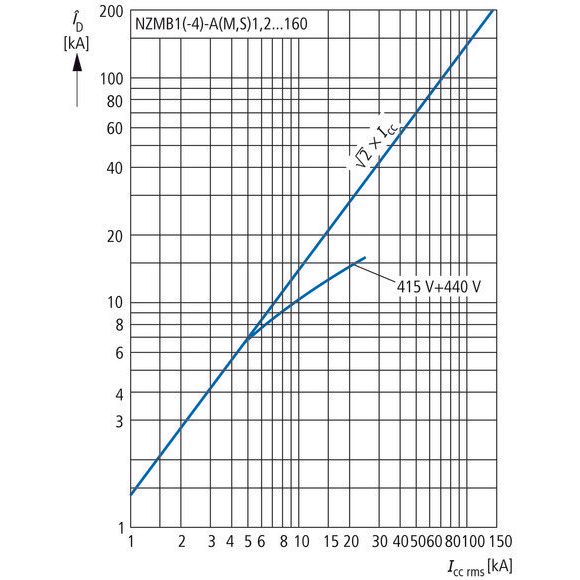

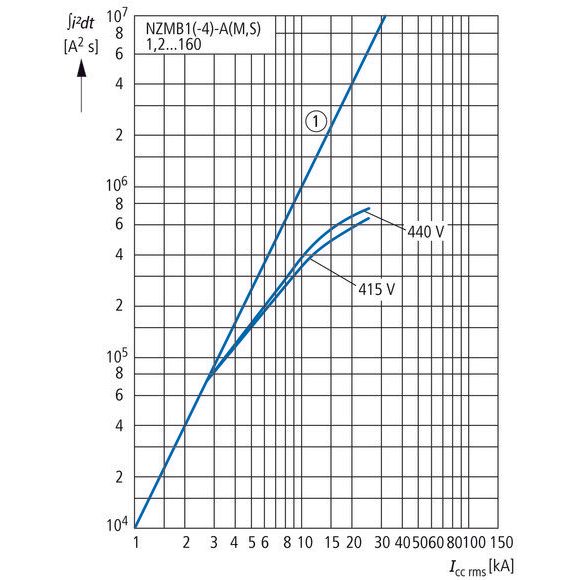

Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	18,5 kA
Schutzart (IP)	IP20
Höhe	145 mm
Breite	90 mm
Tiefe	88 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Leistungsschalter NZMB1-M80 3p. 80A Motorschutz
