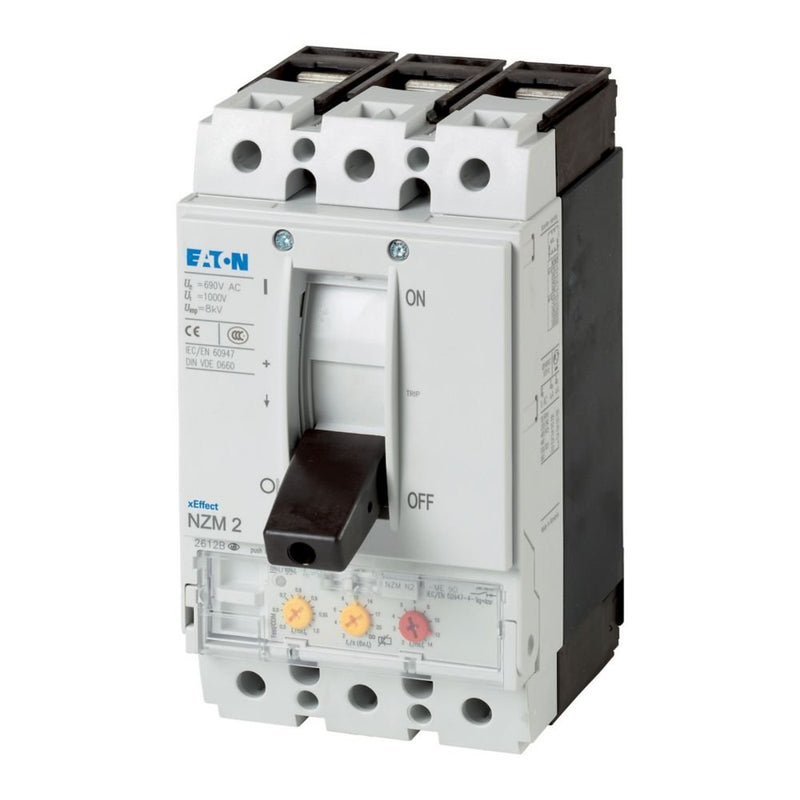

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMN2-ME200-NA 200A Motorschutz

Die Leistungsschalter der Serie NZM..-ME..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Einsatz geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit elektronischem Auslöser für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten. 100% rated. Einsatz in Motorschaltkreisen mit Schütz. Zusätzliche Motorschutzcharakteristik (Kalibrierung) nach UL508, CSA-C22.2 No. 14-05. Einstellbare Überlastauslöser Ir, einstellbare Trägheitsgradeinstellung tr: 2-20s bei 6xIr

Technische Details
Überlastauslöser Stromeinstellung	100..200 A
Einstellbereich des unverzögerten Kurzschlussauslösers	200..2800 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	200 A
Bemessungsbetriebsleistung bei AC-3, 230 V	55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Verlustleistung	33 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	35 kA
Schutzart (IP)	IP20
Höhe	195 mm
Breite	105 mm
Tiefe	149 mm

Lieferumfang:
1 x Eaton Leistungsschalter NZMN2-ME200-NA
