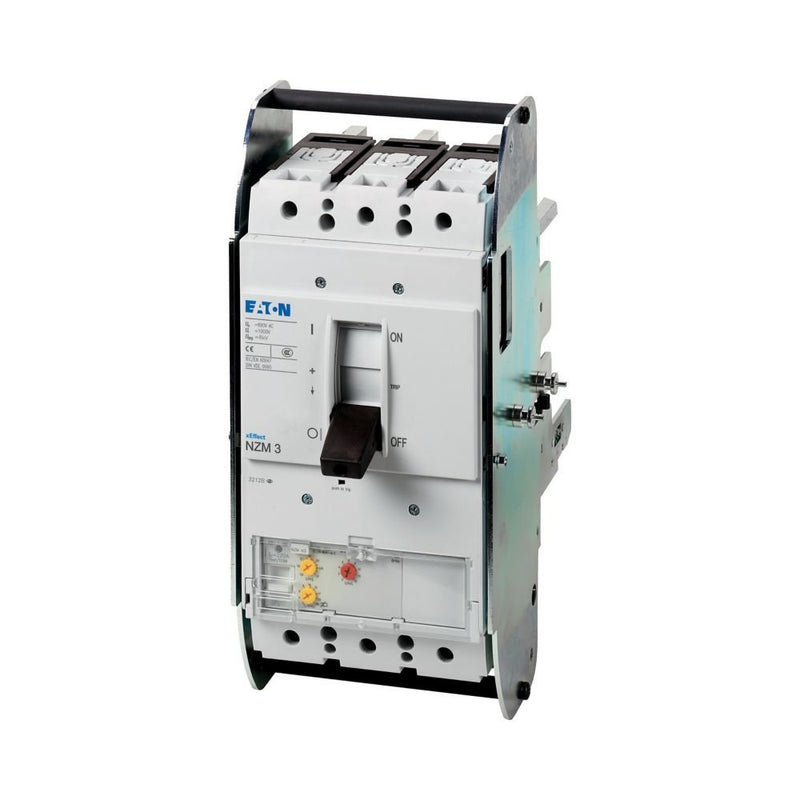

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZML3-ME220-AVE 220A Einschub

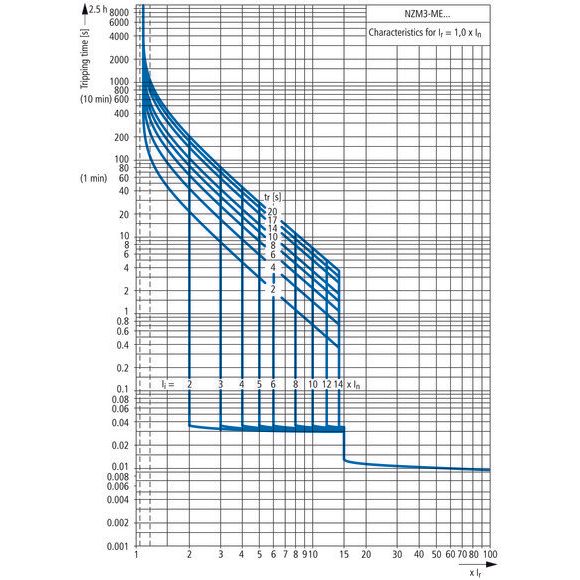

Die Leistungsschalter der Serie NZM..-ME decken alle Anwendungen mit nur vier kompakten Größen ab und sind für den IEC-Markt geeignet. Die Montage ist aufgrund der modularen Funktionsgruppen immer flexibel. Mit elektronischer Auslösung für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: IEC/EN 60947-4-1, IEC/EN 60947-2, Effektivwertmessung und thermisches Gedächtnis, Trägheitsgradeinstellung tr:2-20 bei 6xIr sowie unendlich (ohne Überlastauslöser)

Technische Details
Überlastauslöser Stromeinstellung	110..220 A
Einstellbereich des unverzögerten Kurzschlussauslösers	440..3080 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	220 A
Bemessungsbetriebsleistung bei AC-3, 230 V	55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Einschubtechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	130 kA
Schutzart (IP)	IP20
Höhe	346 mm
Breite	185 mm
Tiefe	260 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz NZML3-ME220-AVE 220A Einschub
