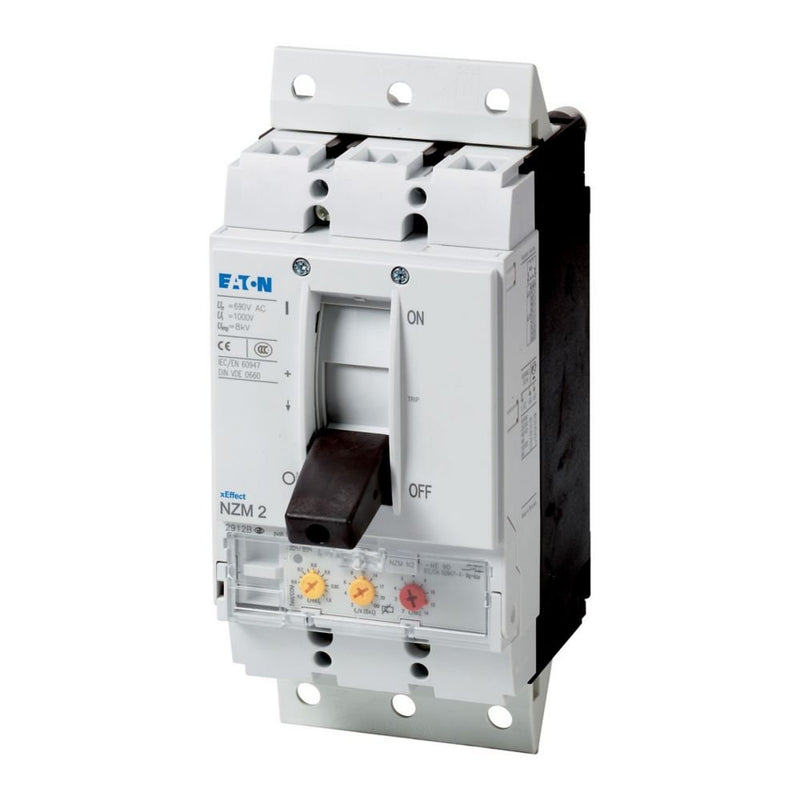

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZML2-ME90-SVE 90A Steckeinsatz

Die Schutzschalter der Serie NZM decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen.

Technische Details
Überlastauslöser Stromeinstellung	45..90 A
Einstellbereich des unverzögerten Kurzschlussauslösers	180..1260 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	90 A
Bemessungsbetriebsleistung bei AC-3, 230 V	22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Steckeinsatztechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	130 kA
Schutzart (IP)	IP20
Höhe	245 mm
Breite	105 mm
Tiefe	180 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz NZML2-ME90-SVE 90A Steckeinsatz
