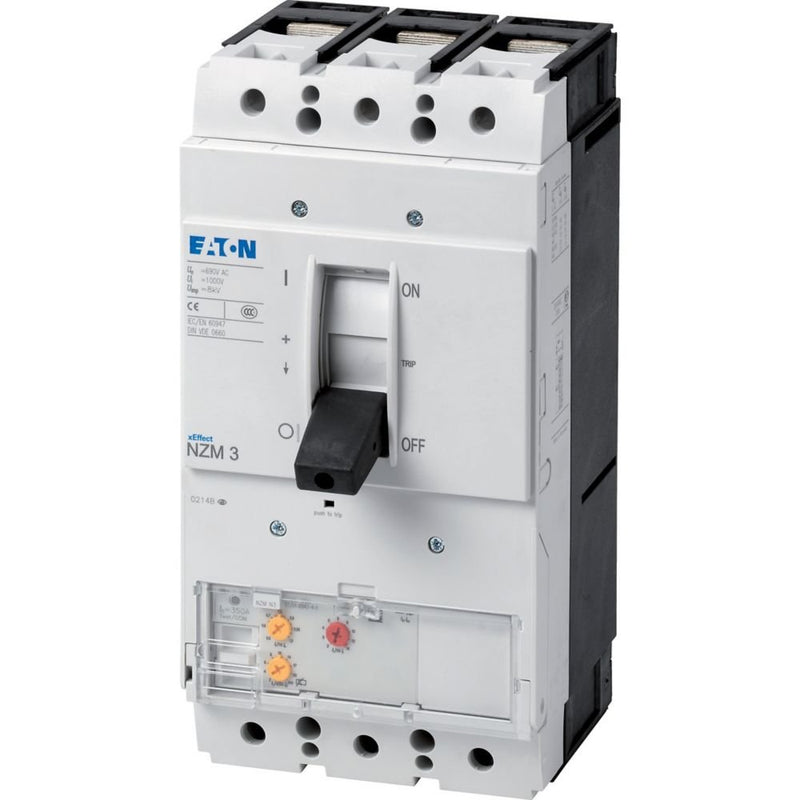

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMH3-ME220-S1 220A Motorschutz

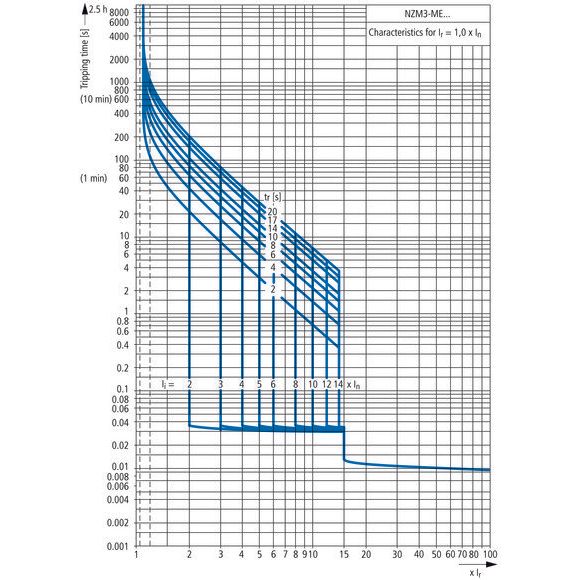

Die Leistungsschalter der Serie NZM..-ME decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit elektronischer Freigabe zum Motorschutz mit Phasenausfallempfindlichkeit. Anmerkung: Effektivwertmessung und thermisches Gedächtnis , einstellbare Trägheitsgradeinstellung zur Überwindung von Stromspitzen tr: 2 bis 20 s bei 6 x Ir sowie unendlich (ohne Überlastauslöser) NZM...S1 Klemmentyp: NZM...XKSA Abdeckung erforderlich, NZM4...S1 Klemmentyp: Isolierter Sammelschienenanschluss (NZM4-XKS Schraubverbindung)

Technische Details
Überlastauslöser Stromeinstellung	110..220 A
Einstellbereich des unverzögerten Kurzschlussauslösers	220..3080 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	1000 V
Bemessungsdauerstrom Iu	220 A
Bemessungsbetriebsleistung bei AC-3, 230 V	55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	130 kA
Schutzart (IP)	IP20
Höhe	275 mm
Breite	140 mm
Tiefe	166 mm

Lieferumfang:
1 x Eaton Leistungsschalter NZMH3-ME220-S1
