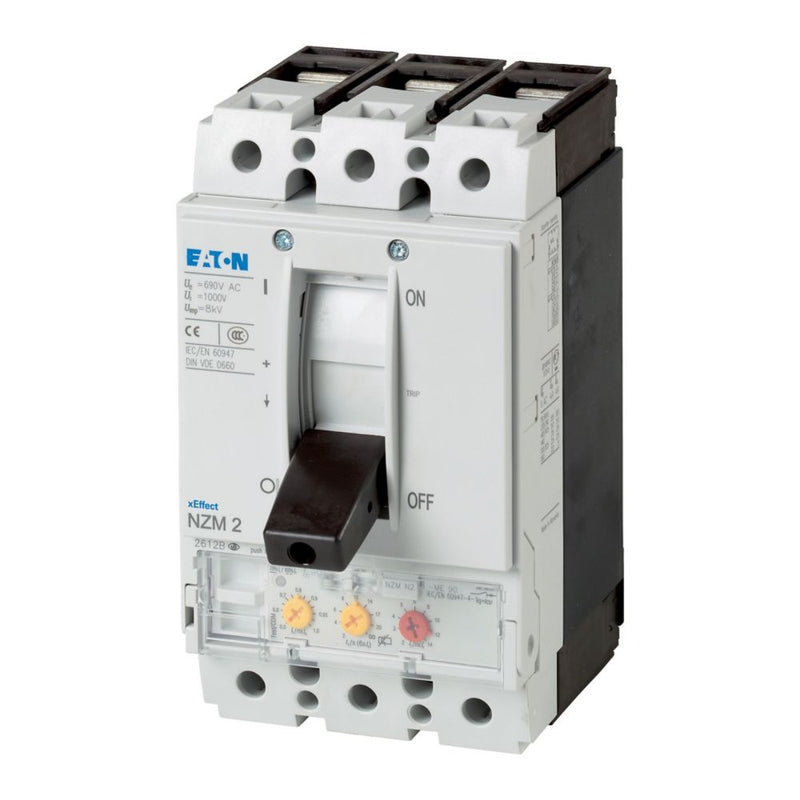

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMH2-ME90-NA 90A Motorschutz

Die Leistungsschalter der Serie NZM..-ME..NA decken alle Anwendungen mit nur vier kompakten Größen ab und sind für den IEC-Markt geeignet. Die Montage ist aufgrund der modularen Funktionsgruppen immer flexibel. Mit elektronischer Auslösung für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: Schalter entsprechen sowohl UL/CSA- als auch den IEC-Bestimmungen. Die IEC-Schaltleistungswerte sind auf dem Typenschild angegeben. 100% rated. Zur Verwendung in Motorstromkreisen mit Schütz. Zusätzliche Motorschutzeigenschaften (Kalibrierung) gemäß UL508, CSA-C22.2 No. 14-05

Technische Details
Überlastauslöser Stromeinstellung	45..90 A
Einstellbereich des unverzögerten Kurzschlussauslösers	90..1260 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	elektronisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	90 A
Bemessungsbetriebsleistung bei AC-3, 230 V	22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	130 kA
Schutzart (IP)	IP20
Höhe	195 mm
Breite	105 mm
Tiefe	149 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz NZMH2-ME90-NA
