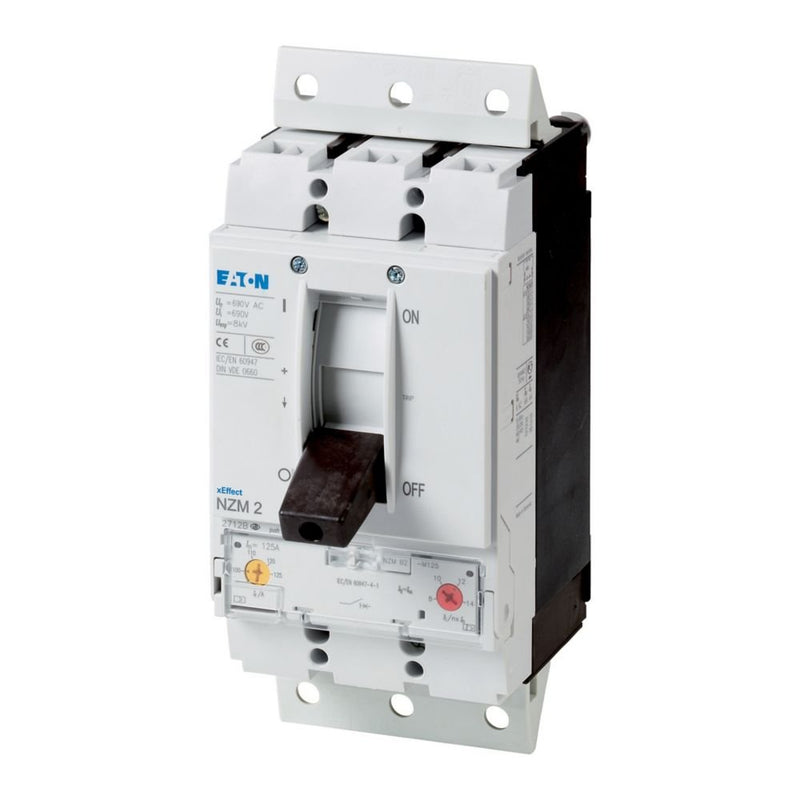

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMH2-M80-SVE 80A Steckeinsatz

Die Leistungsschalter der Serie NZM..-M decken alle Anwendungen mit nur vier kompakten Größen ab und sind für den IEC-Markt geeignet. Die Montage ist aufgrund der modularen Funktionsgruppen immer flexibel. Mit thermomagnetischem Auslöser zum Schutz des Motors. Hinweise: Auslöseklasse 10 A, IEC/EN 60947-4-1, Leistungsschalter IEC/EN 60947-2 erfüllen alle Anforderungen der Schaltkategorie AC-3.

Technische Details
Überlastauslöser Stromeinstellung	63..80 A
Einstellbereich des unverzögerten Kurzschlussauslösers	640..1120 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	nein
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	80 A
Bemessungsbetriebsleistung bei AC-3, 230 V	22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Verlustleistung	20,5 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Steckeinsatztechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	130 kA
Schutzart (IP)	IP20
Höhe	245 mm
Breite	105 mm
Tiefe	180 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMH2-M80-SVE 80A Steckeinsatz
