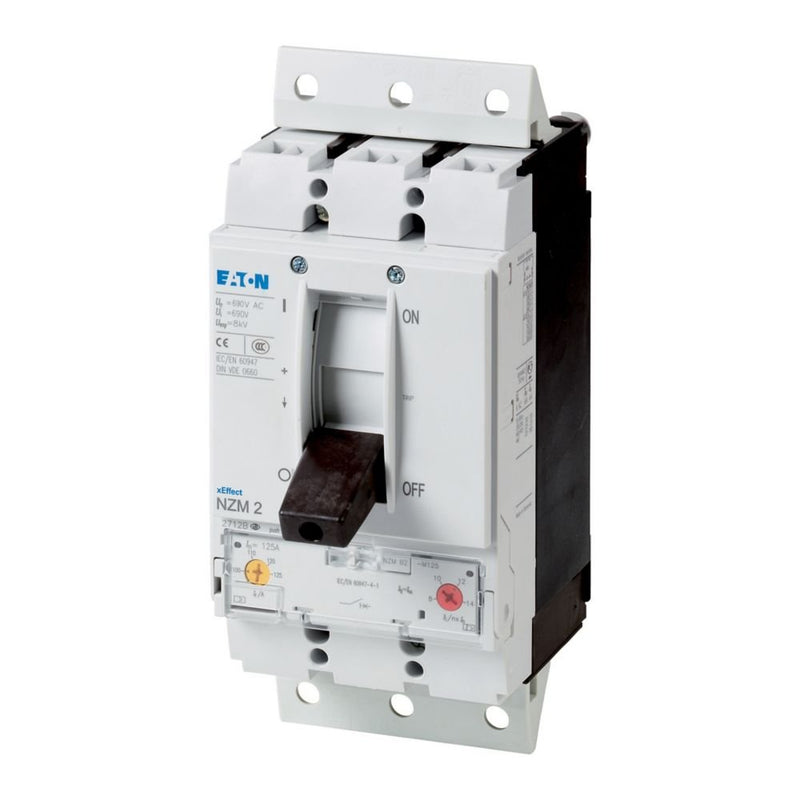

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMC2-M160-SVE 160A Steckeinsatz

Die Leistungsschalter der Serie NZM..-M decken alle Anwendungen mit nur vier kompakten Größen ab und sind für den IEC-Markt geeignet. Die Montage ist aufgrund der modularen Funktionsgruppen immer flexibel. Mit thermomagnetischem Auslöser zum Schutz des Motors. Hinweise: Auslöseklasse 10 A, IEC/EN 60947-4-1, Leistungsschalter IEC/EN 60947-2 erfüllen alle Anforderungen der Schaltkategorie AC-3.

Technische Details
Überlastauslöser Stromeinstellung	125..160 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1280..2240 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	nein
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	160 A
Bemessungsbetriebsleistung bei AC-3, 230 V	45 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	90 kW
Verlustleistung	38,4 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Steckeinsatztechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	22,5 kA
Schutzart (IP)	IP20
Höhe	245 mm
Breite	105 mm
Tiefe	180 mm

Lieferumfang:
1 x Eaton Leistungsschalter NZMC2-M160-SVE
