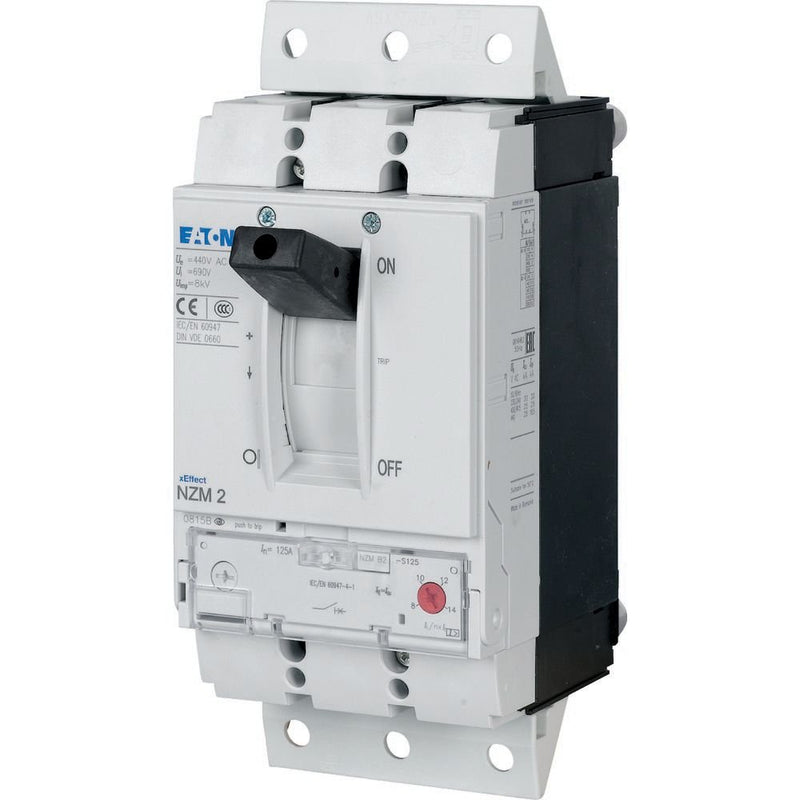

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMB2-S125-SVE 125A Steckeinsatz

Die Leistungsschalter der Serie NZM..-S decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit magnetischem Kurzschlussauslöser in Verbindung mit Überlastrelais. Mit Kurzschlussauslöser ohne Überlastauslöser. Hinweise: Leistungsschalter erfüllen alle Anforderungen der Schaltkategorie AC-3.

Technische Details
Überlastauslöser Stromeinstellung	0 A
Einstellbereich des unverzögerten Kurzschlussauslösers	8..14 A
Mit thermischem Schutz	nein
Phasenausfallempfindlich	nein
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	440 V
Bemessungsdauerstrom Iu	125 A
Bemessungsbetriebsleistung bei AC-3, 230 V	37 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Verlustleistung	14,9 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Steckeinsatztechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	18,5 kA
Schutzart (IP)	IP20
Höhe	245 mm
Breite	105 mm
Tiefe	180 mm

Lieferumfang:
1 x Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMB2-S125-SVE 125A Steckeinsatz
