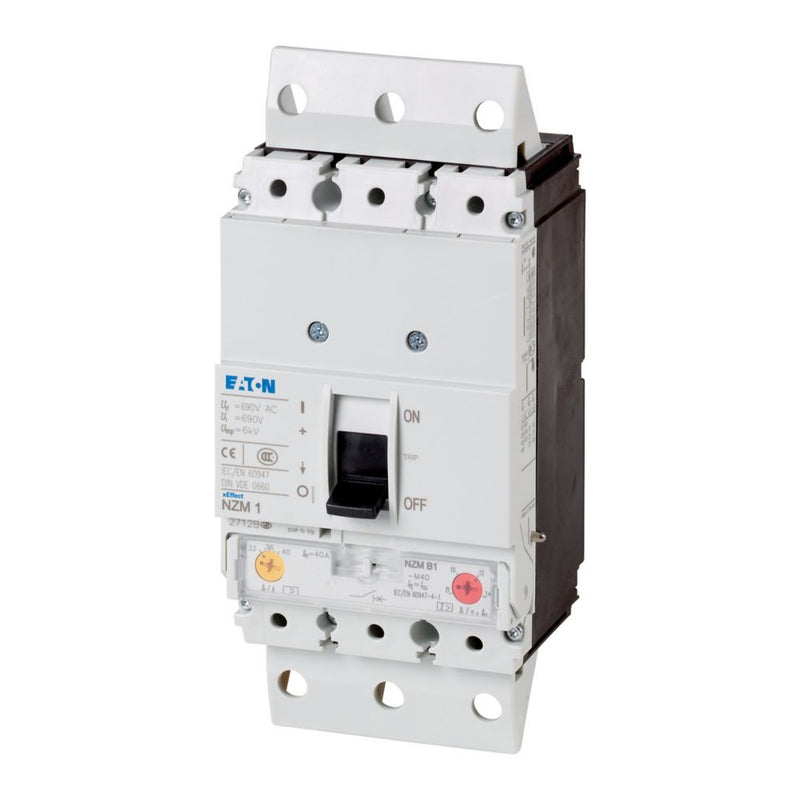

Eaton - Leistungsschalter für Motorschutz Leistungsschalter 3polig NZMB1-M100-SVE 100A Steckeinsatz

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Auslösern für den Motorschutz. Anmerkungen: Mit Phasenausfallempfindlichkeit, Auslöseklasse 10 A, IEC/EN 60947-4-1, Leistungsschalter IEC/EN 60947-2 erfüllen alle Anforderungen der Schaltkategorie AC-3.

Technische Details
Überlastauslöser Stromeinstellung	80..100 A
Einstellbereich des unverzögerten Kurzschlussauslösers	800..1250 A
Mit thermischem Schutz	ja
Phasenausfallempfindlich	ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	440 V
Bemessungsdauerstrom Iu	100 A
Bemessungsbetriebsleistung bei AC-3, 230 V	30 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	55 kW
Verlustleistung	23,9 W
Anschlussart Hauptstromkreis	sonstige
Ausführung des Betätigungselements	Kipphebel
Gerätebauart	Einbaugerät Steckeinsatztechnik
Mit integriertem Hilfsschalter	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	18,5 kA
Schutzart (IP)	IP20
Höhe	201 mm
Breite	95 mm
Tiefe	90 mm

Lieferumfang:
1 x Eaton Leistungsschalter NZMB1-M100-SVE
