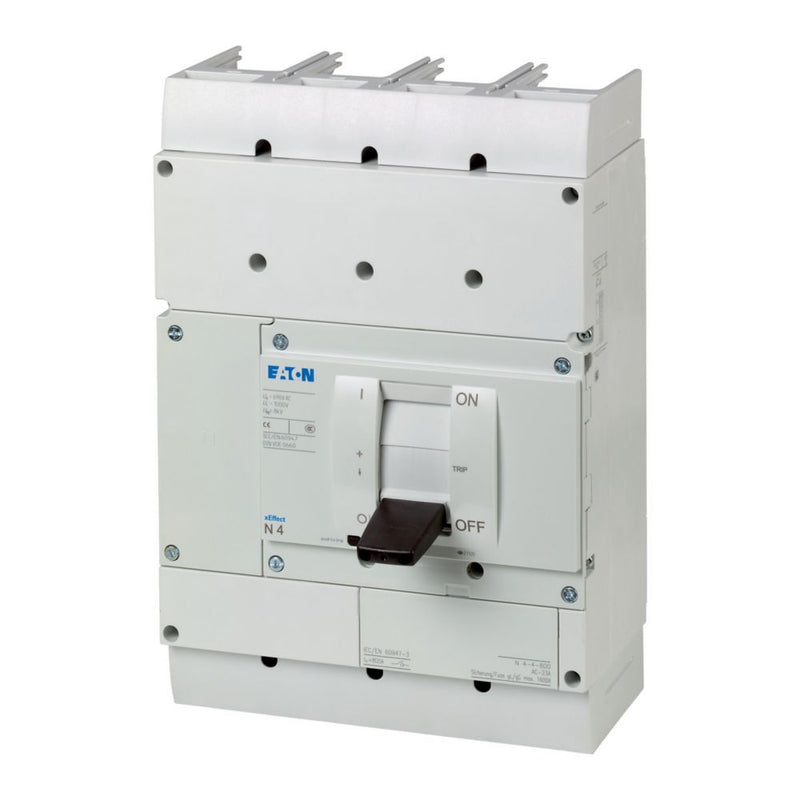

Eaton - Lasttrennschalter Molded Case Switch 4polig N4-4-800-S1-PV-NA 800A 1000V DC

Molded Case Switch N..DC in der speziellen Version für bis zu 1500 V DC kann auf 1 oder 2 Polen verwendet werden. Sie erfüllen die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zubehör, wie Brückenkits, Anschlussklemmen und Türkupplungsdrehgriffe ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. Hilfsschalter, Spannungsauslöser und Fernantrieb erleichtern die Signalisierung und Automatisierung. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trenneigenschaften gemäß IEC/EN 60947-3 und VDE 0660. Zugelassen gemäß UL489B

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	0 V
Bemessungsbetriebsspannung	1000 V
Bemessungsdauerstrom Iu	800 A
Bemessungsdauerstrom bei AC-23, 400 V	0 A
Bemessungsdauerstrom bei AC-21, 400 V	0 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	0 kW
Schaltleistung bei 400 V	0 kW
Bedingter Bemessungskurzschlussstrom Iq	0 kA
Polzahl	4
Motorantrieb optional	ja
Motorantrieb integriert	nein
Spannungsauslöser optional	ja
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Kipphebel
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	sonstige
Breite	280 mm
Höhe	207 mm
Tiefe	401 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Molded Case Switch 4polig N4-4-800-S1-PV-NA 800A 1000V DC
