Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMV, Stopp Funktion: optional, ohne Drehgriffe und Antriebswelle, Hinweise: sichtbare Kontakte, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., inklusive Anschlusszubehör, 4-polig, Schutzart: IP00, IP20 mit Klemmenabdeckung, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 90 kW, Bemessungsdauerstrom: Iu = 160 A, Anschlusstechnik: Anschlussbohrung 9 mm, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
| Technische Details |
|---|
| Ausführung als Hauptschalter |
nein |
| Ausführung als Wartungs-/Reparaturschalter |
nein |
| Ausführung als Sicherheitsschalter |
nein |
| Ausführung als NOT-AUS-Einrichtung |
ja |
| Ausführung als Wendeschalter |
nein |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
690 V |
| Bemessungsdauerstrom Iu |
160 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
160 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
160 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
12 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
90 kW |
| Schaltleistung bei 400 V |
90 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
100 kA |
| Polzahl |
4 |
| Motorantrieb optional |
nein |
| Motorantrieb integriert |
nein |
| Spannungsauslöser optional |
nein |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung |
ja |
| Geeignet für Frontbefestigung 4-Loch |
nein |
| Geeignet für Frontbefestigung Zentral |
nein |
| Geeignet für Verteilereinbau |
nein |
| Geeignet für Zwischenbau |
nein |
| Farbe des Betätigungselements |
sonstige |
| Ausführung des Betätigungselements |
sonstige |
| Verriegelbar |
nein |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
nein |
| Schutzart (IP), frontseitig |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
205 mm |
| Höhe |
135 mm |
| Tiefe |
63 mm |
Lieferumfang:

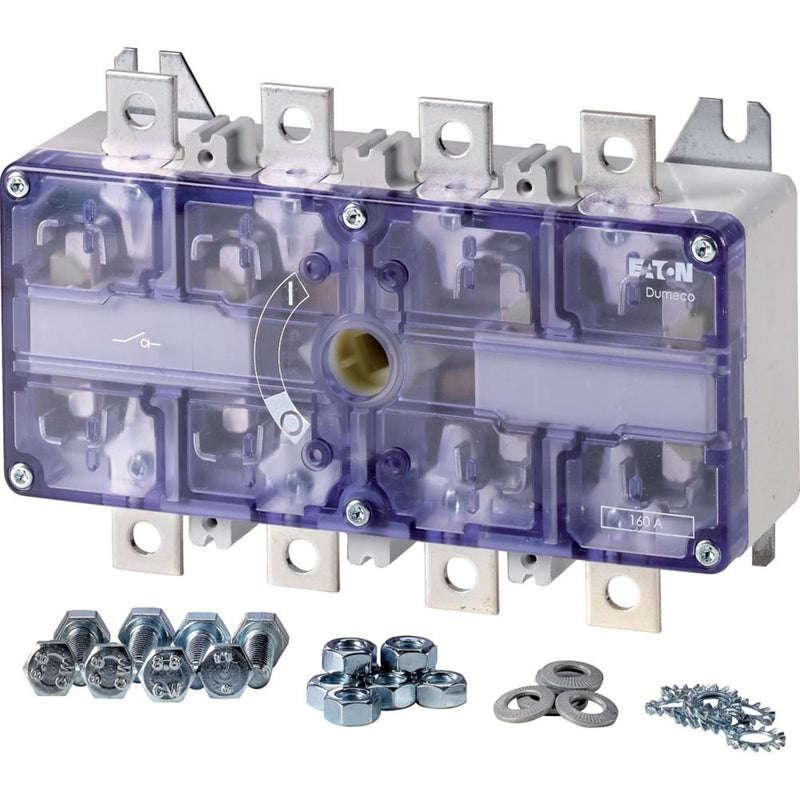

1 x Lasttrennschalter DMVS-160N/4
Anschlusszubehör
Hinweis: Hilfsschalter vom Benutzer zu montieren
ohne Drehgriffe und Antriebswelle
