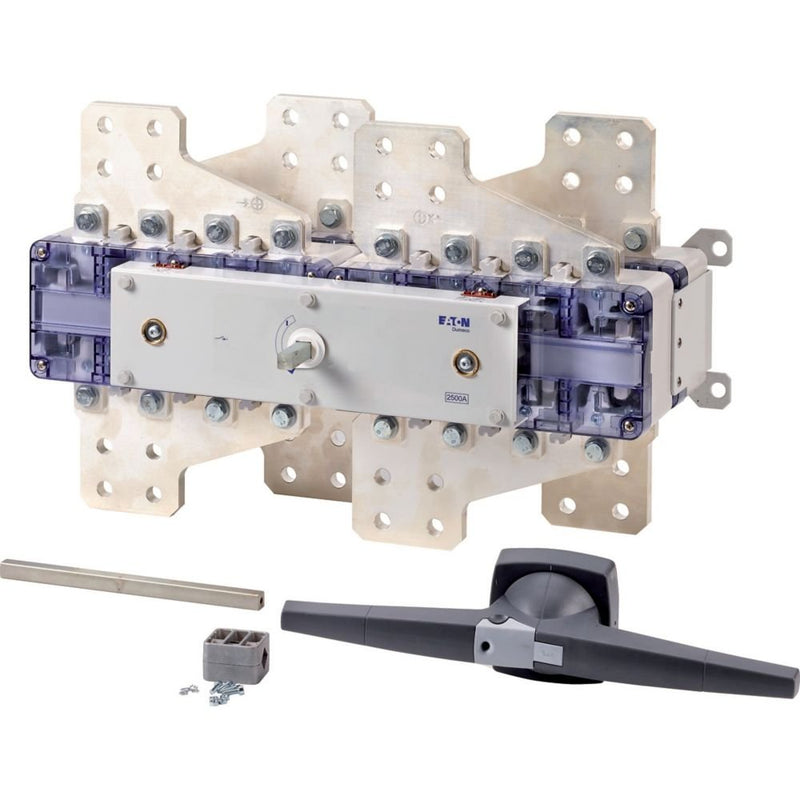

Eaton - Lasttrennschalter 4polig DMV-2500/4#6093242 2500A Antriebsachse

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMV, mit grauem Drehgriff und Antriebsachse, Hinweise: sichtbare Kontakte, Information zum Lieferumfang: inklusive Anschlusszubehör, 4-polig, Schutzart: IP00, IP20 mit Klemmenabdeckung, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 1400 kW, Bemessungsdauerstrom: Iu = 2500 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	4
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	2500 A
Bemessungsdauerstrom bei AC-23, 400 V	250 A
Bemessungsdauerstrom bei AC-21, 400 V	2500 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	65 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	1400 kW
Schaltleistung bei 400 V	0 kW
Bedingter Bemessungskurzschlussstrom Iq	0 kA
Polzahl	4
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	grau
Ausführung des Betätigungselements	langer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	sonstige
Breite	630 mm
Höhe	377 mm
Tiefe	300 mm

Lieferumfang:
1 x Lasttrennschalter Lasttrennschalter 4polig DMV-2500/4#6093242 2500A Antriebsachse
