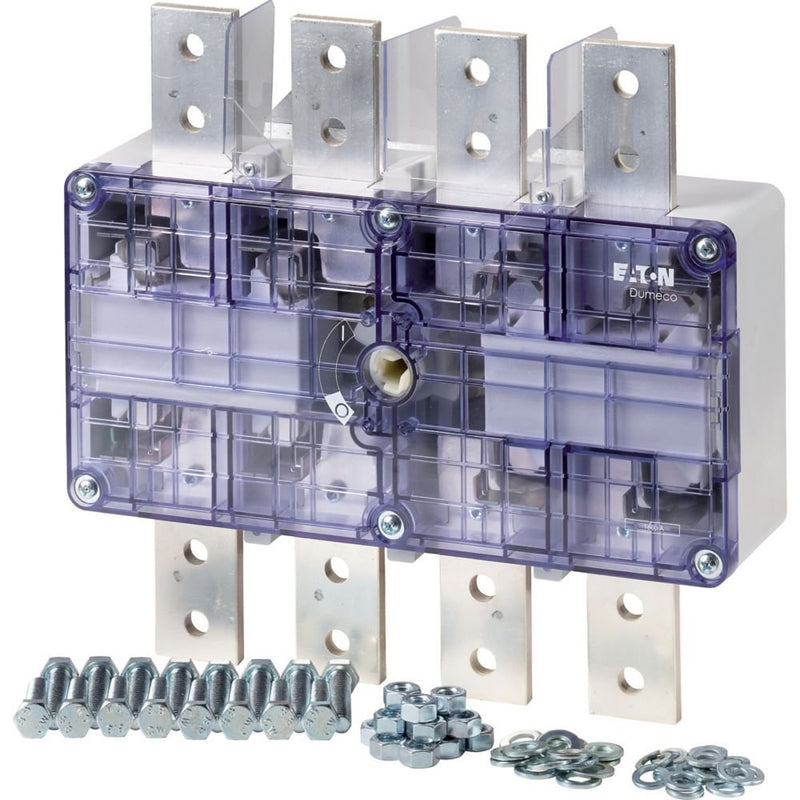

Eaton - Lasttrennschalter 4polig DMV-1600N/4 1600A Stopp-Funktion

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMV, STOPP-Funktion: optional, ohne Drehgriff und Antriebsachse, Hinweise: sichtbare Kontakte, Information zum Lieferumfang: Hilfsschalterkontakt nachrüstbar., inklusive Anschlusszubehör, 4-polig, Schutzart: IP00, IP20 mit Klemmenabdeckung, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 750 kW, Bemessungsdauerstrom: Iu = 1600 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	1600 A
Bemessungsdauerstrom bei AC-23, 400 V	1250 A
Bemessungsdauerstrom bei AC-21, 400 V	1600 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	50 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	750 kW
Schaltleistung bei 400 V	710 kW
Bedingter Bemessungskurzschlussstrom Iq	0 kA
Polzahl	4
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	sonstige
Ausführung des Betätigungselements	sonstige
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	sonstige
Breite	385 mm
Höhe	360 mm
Tiefe	116 mm

Lieferumfang:
1 x Lasttrennschalter DMV-1600N/4
inklusive Anschlusszubehör

Keine Downloads vorhanden.
