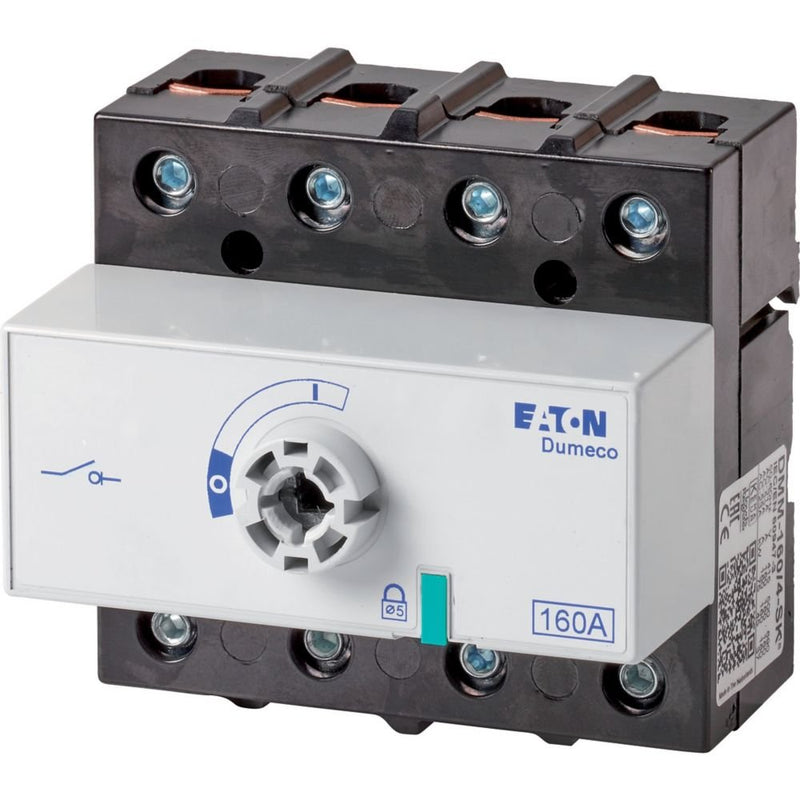

Eaton - Lasttrennschalter 4polig DMM-160/4-SK 160A Stopp-Funktion

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, Stopp Funktion: optional, ohne Drehgriffe und Antriebswelle, Hinweise: sichtbare Kontakte, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., inklusive Anschlusszubehör, 4-polig, Schutzart: IP20, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 80 kW, Bemessungsdauerstrom: Iu = 160 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	160 A
Bemessungsdauerstrom bei AC-23, 400 V	140 A
Bemessungsdauerstrom bei AC-21, 400 V	160 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	2,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	75 kW
Schaltleistung bei 400 V	0 kW
Bedingter Bemessungskurzschlussstrom Iq	50 kA
Polzahl	4
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	sonstige
Ausführung des Betätigungselements	sonstige
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	sonstige
Breite	120 mm
Höhe	150 mm
Tiefe	120 mm
Breite in Teilungseinheiten	6

Lieferumfang:
1 x Lasttrennschalter DMM-160/4-SK
Anschlusszubehör
Hinweis: Hilfsschalter vom Benutzer zu montieren
ohne Drehgriffe und Antriebswelle
