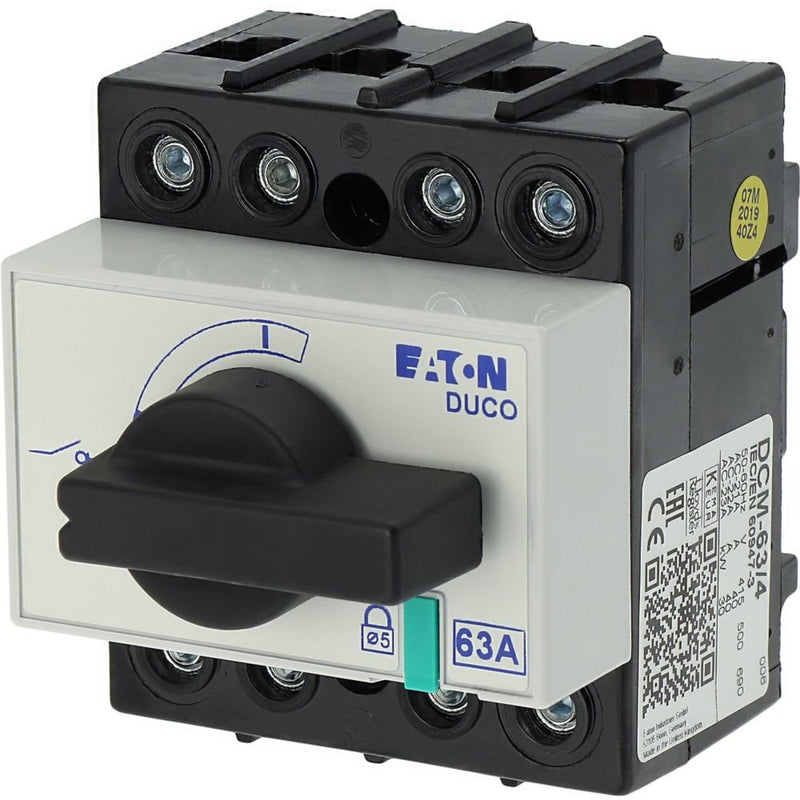

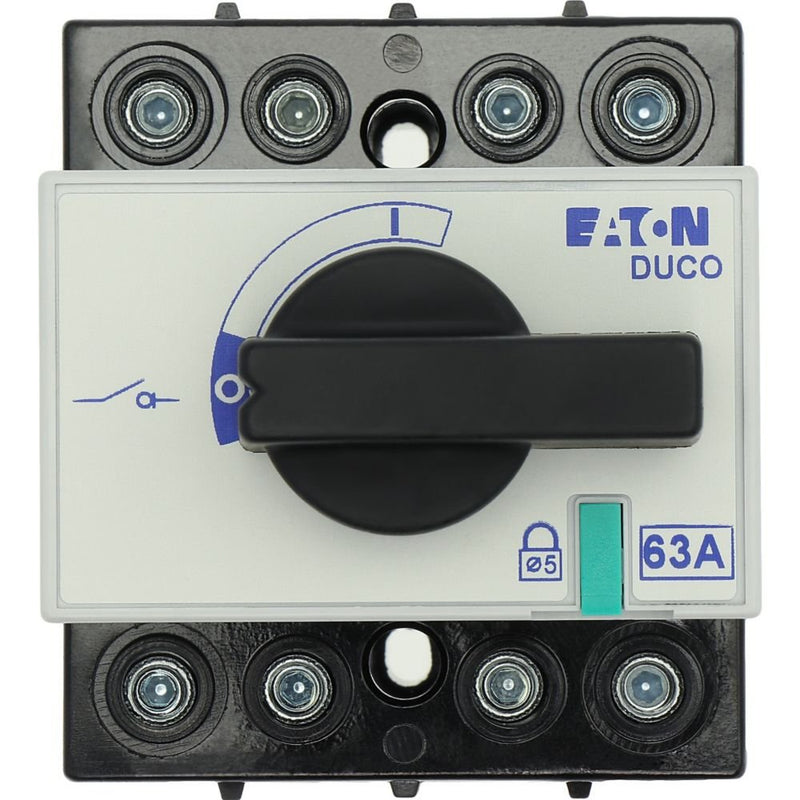

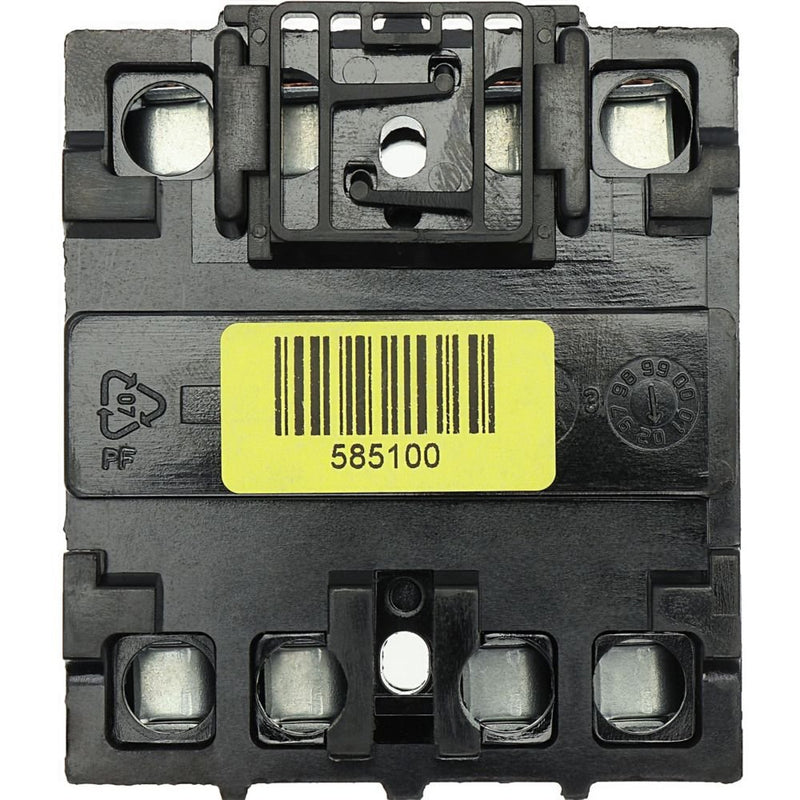

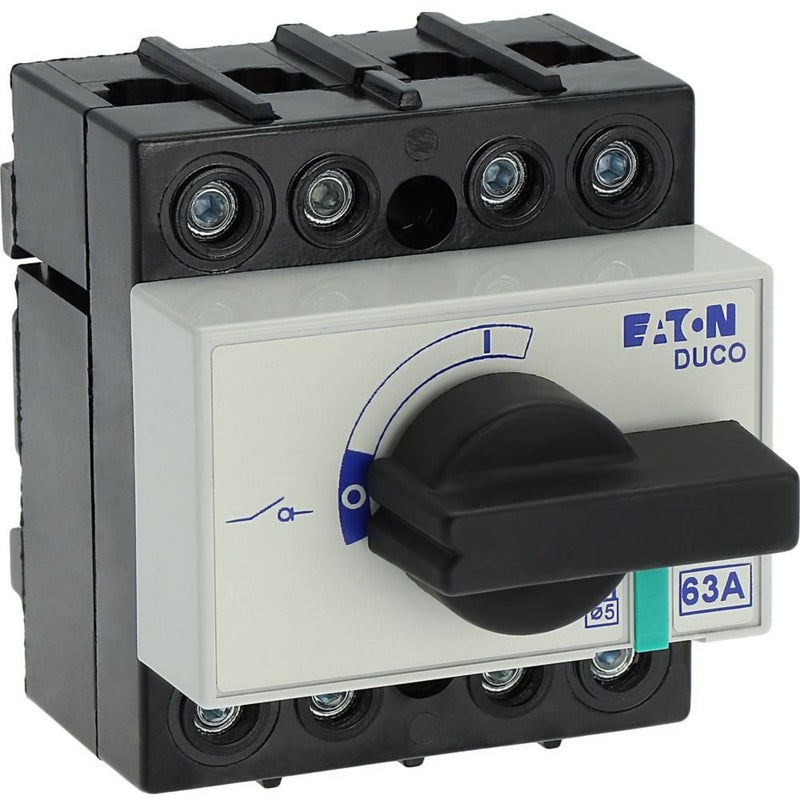

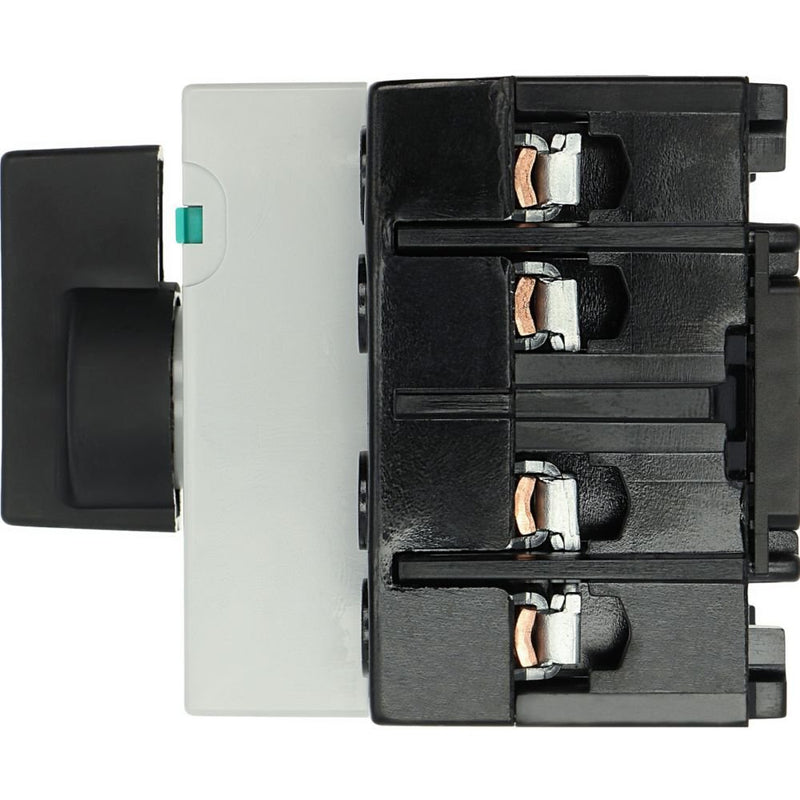

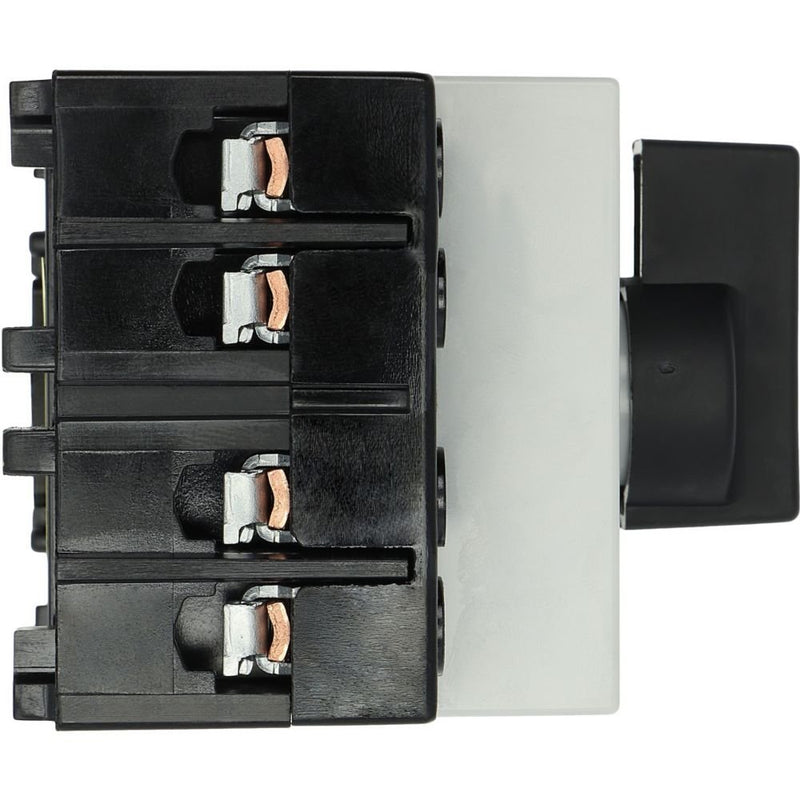

Eaton - Lasttrennschalter 4polig DCM-63/4 63A Vertikalanschl

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DCM, mit schwarzem Drehgriff und Antriebsachse, 4-polig, Hinweis: 1 Bügelschloss, 5 mm, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP20, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Anschlusstechnik: Anschluss vertikal, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	415 V
Bemessungsbetriebsspannung	415 V
Bemessungsdauerstrom Iu	63 A
Bemessungsdauerstrom bei AC-23, 400 V	63 A
Bemessungsdauerstrom bei AC-21, 400 V	63 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	1,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	63 kW
Schaltleistung bei 400 V	0 kW
Bedingter Bemessungskurzschlussstrom Iq	0 kA
Polzahl	4
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP20
Schutzart (NEMA)	sonstige
Breite	84 mm
Höhe	74 mm
Tiefe	146 mm
Breite in Teilungseinheiten	4

Lieferumfang:
1 x Eaton Lasttrennschalter DCM-63/4
1 x schwarzer Drehgriff
1 x Antriebsachse

Keine Downloads vorhanden.
