Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, mit blauem Drehgriff (Typ C) und Antriebsachse, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 3-polig + SN (direkt), Hinweis: 1 Bügelschloss, 5 mm, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP20, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Anschlusstechnik: Anschluss vertikal, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
| Technische Details |
|---|
| Ausführung als Hauptschalter |
ja |
| Ausführung als Wartungs-/Reparaturschalter |
ja |
| Ausführung als Sicherheitsschalter |
nein |
| Ausführung als NOT-AUS-Einrichtung |
nein |
| Ausführung als Wendeschalter |
nein |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
690 V |
| Bemessungsdauerstrom Iu |
63 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
63 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
63 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
1,5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
30 kW |
| Schaltleistung bei 400 V |
0 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
100 kA |
| Polzahl |
4 |
| Motorantrieb optional |
nein |
| Motorantrieb integriert |
nein |
| Spannungsauslöser optional |
nein |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung |
ja |
| Geeignet für Frontbefestigung 4-Loch |
nein |
| Geeignet für Frontbefestigung Zentral |
nein |
| Geeignet für Verteilereinbau |
ja |
| Geeignet für Zwischenbau |
nein |
| Farbe des Betätigungselements |
sonstige |
| Ausführung des Betätigungselements |
kurzer Drehgriff |
| Verriegelbar |
nein |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
nein |
| Schutzart (IP), frontseitig |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
90 mm |
| Höhe |
80 mm |
| Tiefe |
150 mm |
| Breite in Teilungseinheiten |
4 |

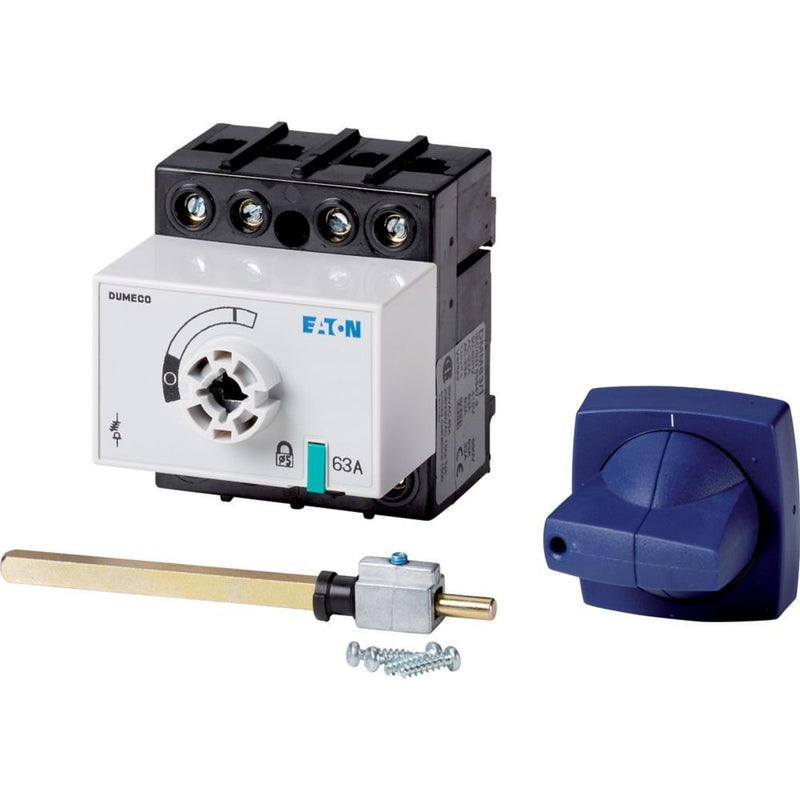

Lieferumfang:
1 x Lasttrennschalter DMM-63/1+SK
1 x blauer Drehgriff (Typ C)
1 x Antriebsachse
1 x Bügelschloss (5 mm)
