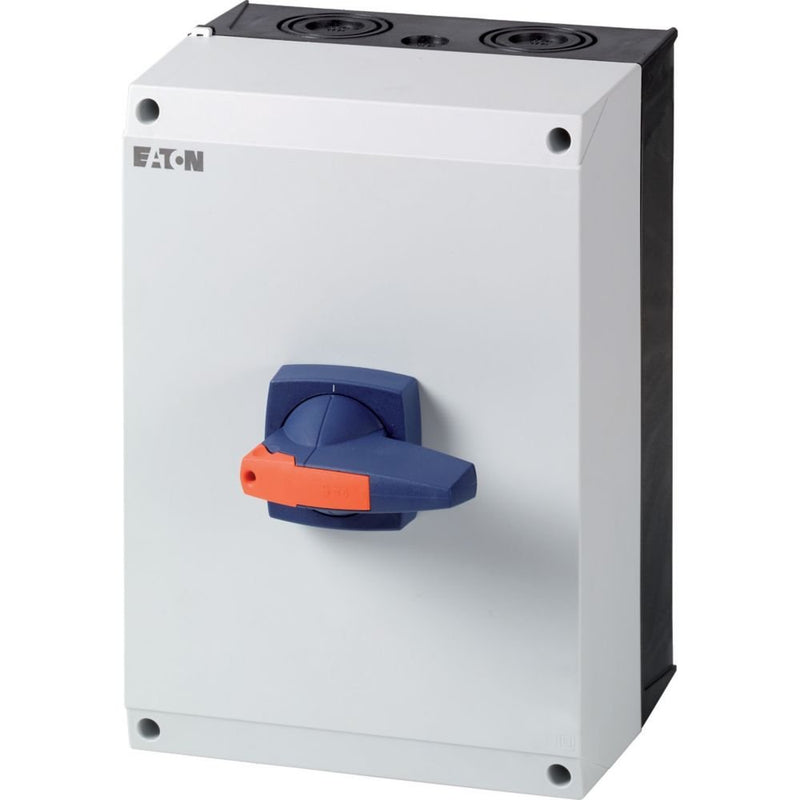

Eaton - Lasttrennschalter 3polig DMM-160/3/I5/P-B 160A CI-K5-Gehäuse

Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, mit blauem Drehgriff, Hinweise: in CI-K5 Gehäuse, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 3-polig, Hinweis: 1 Bügelschloss, 5 mm, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 80 kW, Bemessungsdauerstrom: Iu = 160 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	160 A
Bemessungsdauerstrom bei AC-23, 400 V	140 A
Bemessungsdauerstrom bei AC-21, 400 V	160 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	2,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	80 kW
Schaltleistung bei 400 V	0 kW
Bedingter Bemessungskurzschlussstrom Iq	50 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	sonstige
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	200 mm
Höhe	200 mm
Tiefe	280 mm

Lieferumfang:
1 x Eaton Lasttrennschalter DMM-160/3/I5/P-B im CI-K5-Gehäuse
1 x Bügelschloss (5 mm)
Hinweis: Hilfsschalter muss vom Benutzer montiert werden

Keine Downloads vorhanden.
