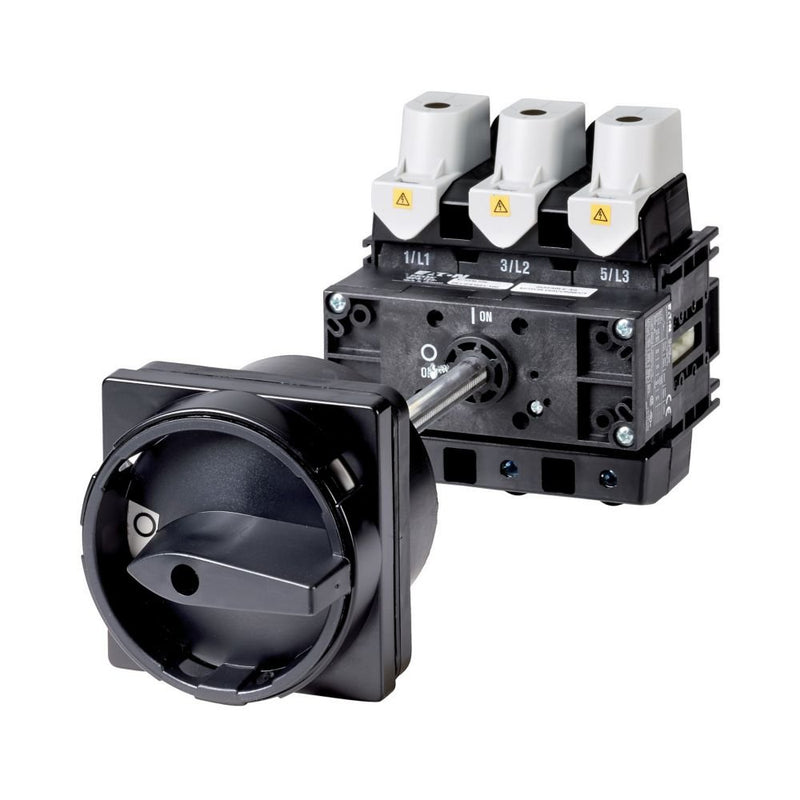

Eaton - Lasttrennschalter Lasttrenner P5-125/V/SVB-SW

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P5, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 45 kW, Bemessungsdauerstrom: Iu = 125 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	125 A
Bemessungsdauerstrom bei AC-23, 400 V	125 A
Bemessungsdauerstrom bei AC-21, 400 V	125 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Bemessungskurzzeitstromfestigkeit Icw	2,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	45 kW
Schaltleistung bei 400 V	45 kW
Bedingter Bemessungskurzschlussstrom Iq	30 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	ja
Anschlussart Hauptstromkreis	Rahmenklemme
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	130 mm
Höhe	150 mm
Tiefe	115 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Lasttrenner P5-125/V/SVB-SW
