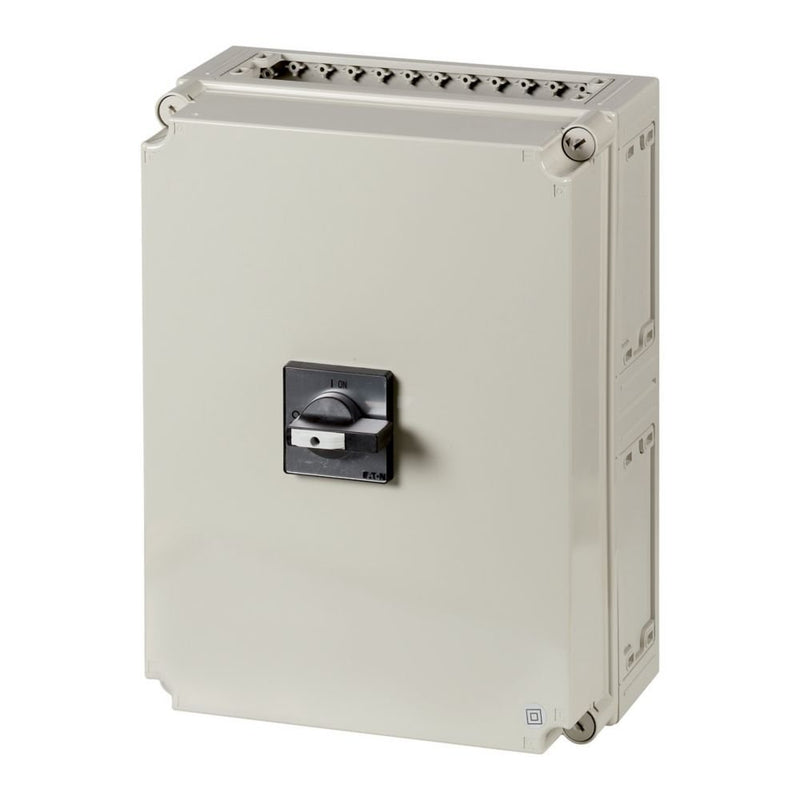

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T6, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Gehäuse ohne Flansche mit K95/1N/BR., FL4 Flanschplatten-Einsatz... separat bestellen, siehe Isolierstoffgehäuse CI -> Zubehör, 6-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 160 A, 6 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204
| Technische Details |
|---|
| Ausführung als Hauptschalter |
ja |
| Ausführung als Wartungs-/Reparaturschalter |
ja |
| Ausführung als Sicherheitsschalter |
nein |
| Ausführung als NOT-AUS-Einrichtung |
nein |
| Ausführung als Wendeschalter |
nein |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
690 V |
| Bemessungsdauerstrom Iu |
160 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
105 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
160 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
45 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
3 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
55 kW |
| Schaltleistung bei 400 V |
55 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
5 kA |
| Polzahl |
6 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Motorantrieb optional |
nein |
| Motorantrieb integriert |
nein |
| Spannungsauslöser optional |
nein |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung |
ja |
| Geeignet für Frontbefestigung 4-Loch |
nein |
| Geeignet für Frontbefestigung Zentral |
nein |
| Geeignet für Verteilereinbau |
nein |
| Geeignet für Zwischenbau |
nein |
| Farbe des Betätigungselements |
schwarz |
| Ausführung des Betätigungselements |
Türkupplungsdrehantrieb |
| Verriegelbar |
ja |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
nein |
| Schutzart (IP), frontseitig |
IP65 |
| Schutzart (NEMA) |
12 |
| Breite |
375 mm |
| Höhe |
285 mm |
| Tiefe |
500 mm |
Lieferumfang:
1 x Hauptschalter T61606I45/SVBSW/HI11 I/SVB
