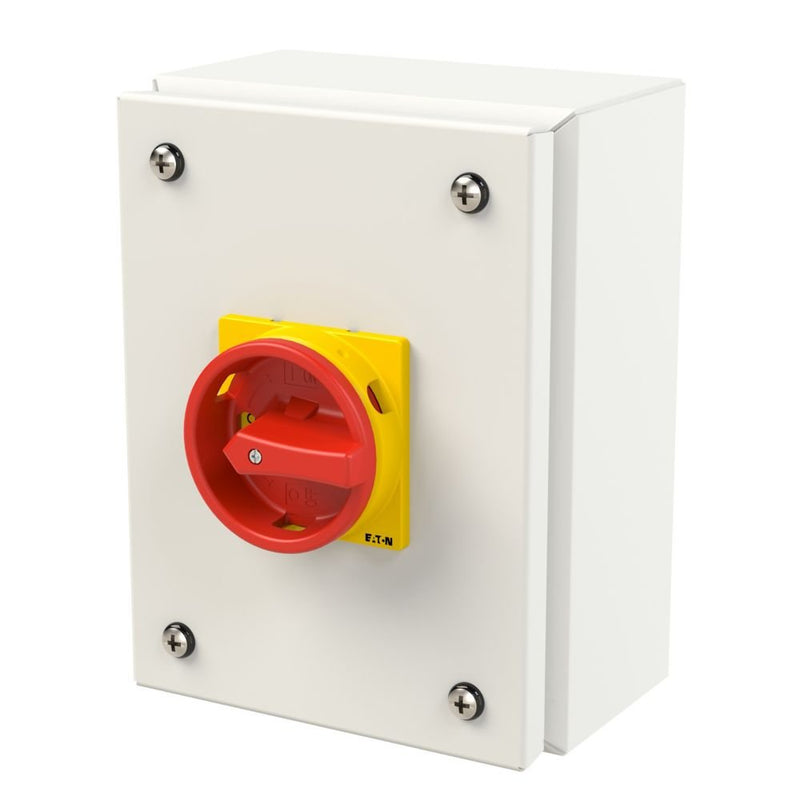

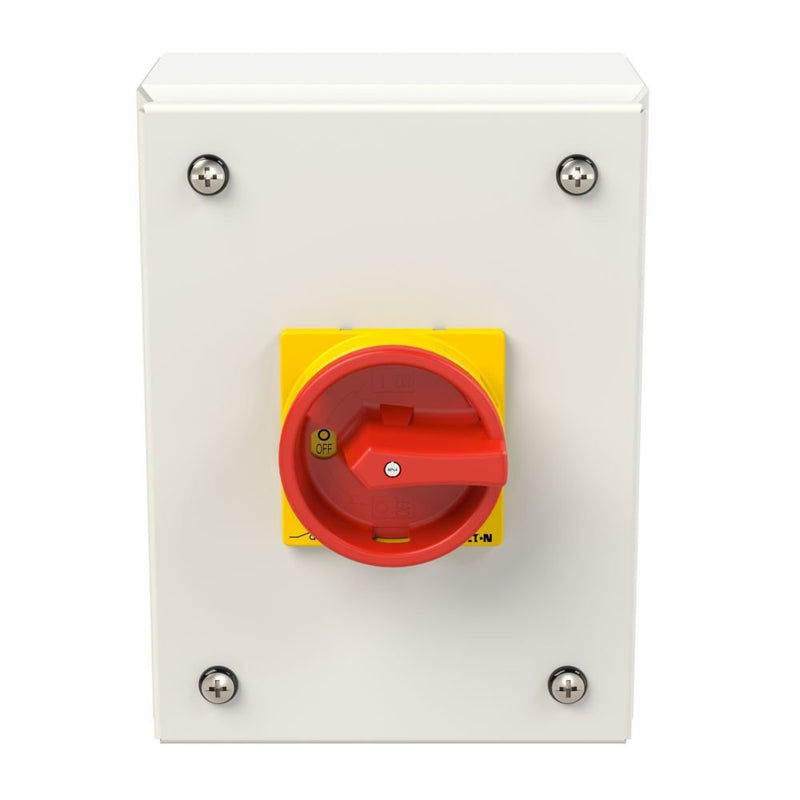

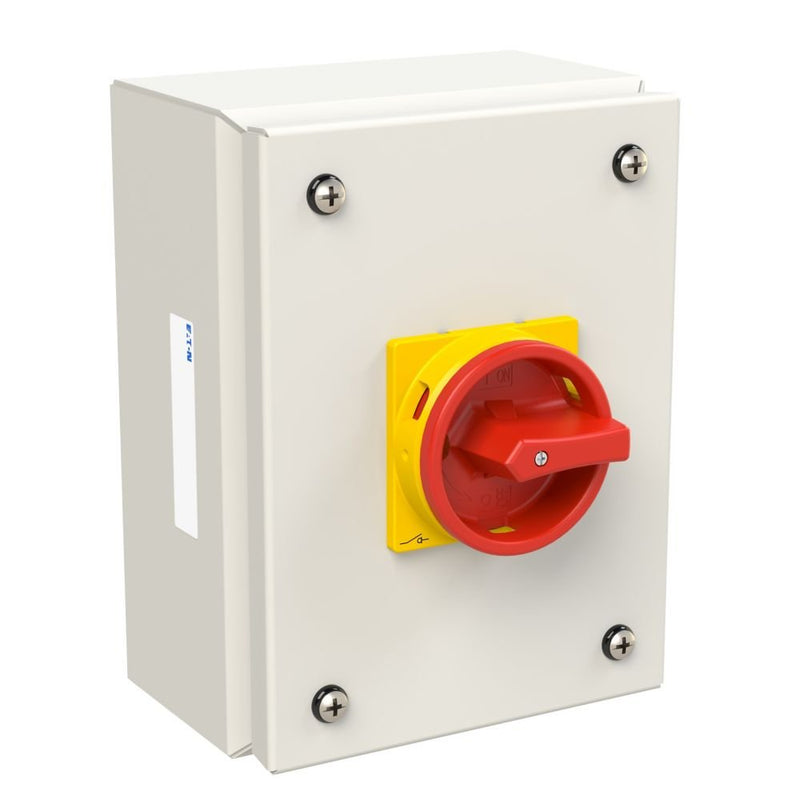

Eaton - Lasttrennschalter Hauptschalter T0-2-15679/SE1/SVB T0,20A,Aufbau

EIN-AUS-Schalter, Typkenner: T0, Funktionen: Verriegelbar, NOT-AUS-Funktion, Ausstattung: Roter Drehgriff und gelber Sperrkragen, 3-polig, abschließbar in der Stellung 0 (Aus), Schutzart: IP65, Aufputzmontage

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	ja
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	20 A
Bemessungsdauerstrom bei AC-23, 400 V	13,3 A
Bemessungsdauerstrom bei AC-21, 400 V	20 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungskurzzeitstromfestigkeit Icw	0,32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	5,5 kW
Schaltleistung bei 400 V	5,5 kW
Bedingter Bemessungskurzschlussstrom Iq	6 kA
Polzahl	3
Anzahl der Hilfskontakte als Schließer	1
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	150 mm
Höhe	135 mm
Tiefe	200 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter T0-2-15679/SE1/SVB T0,20A,Aufbau
