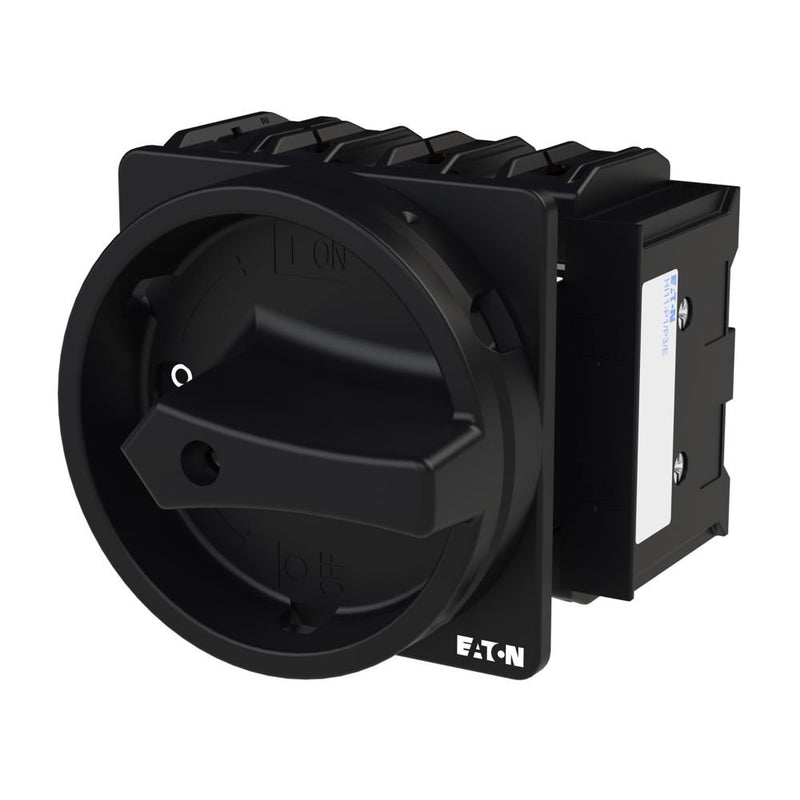

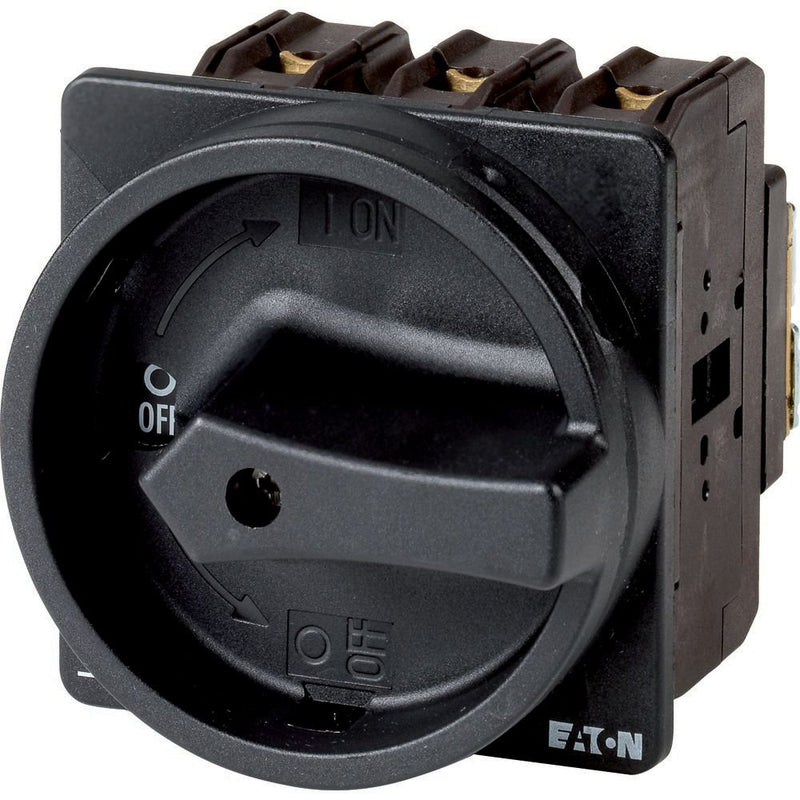

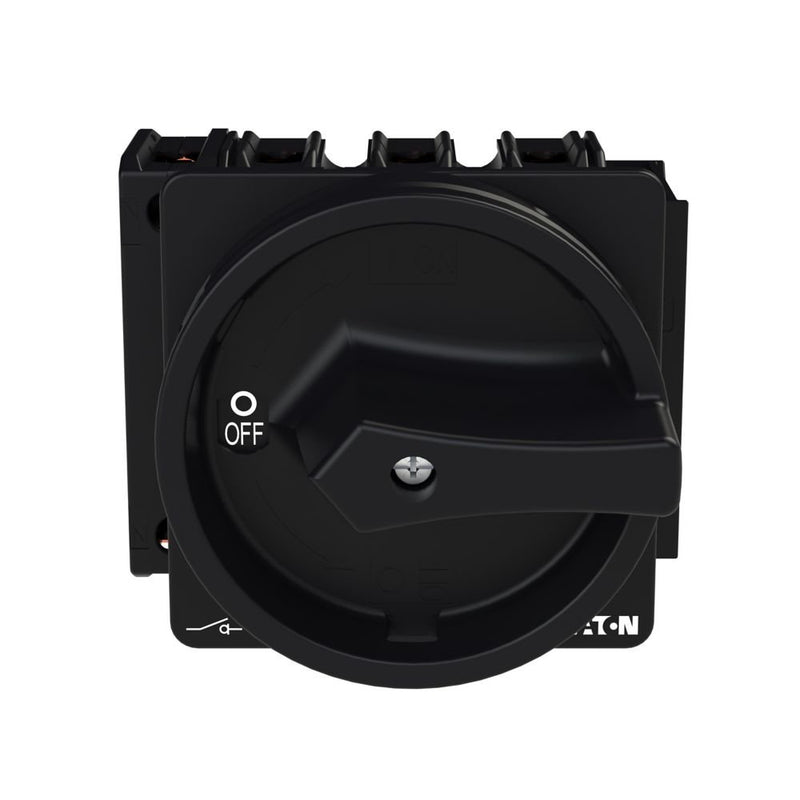

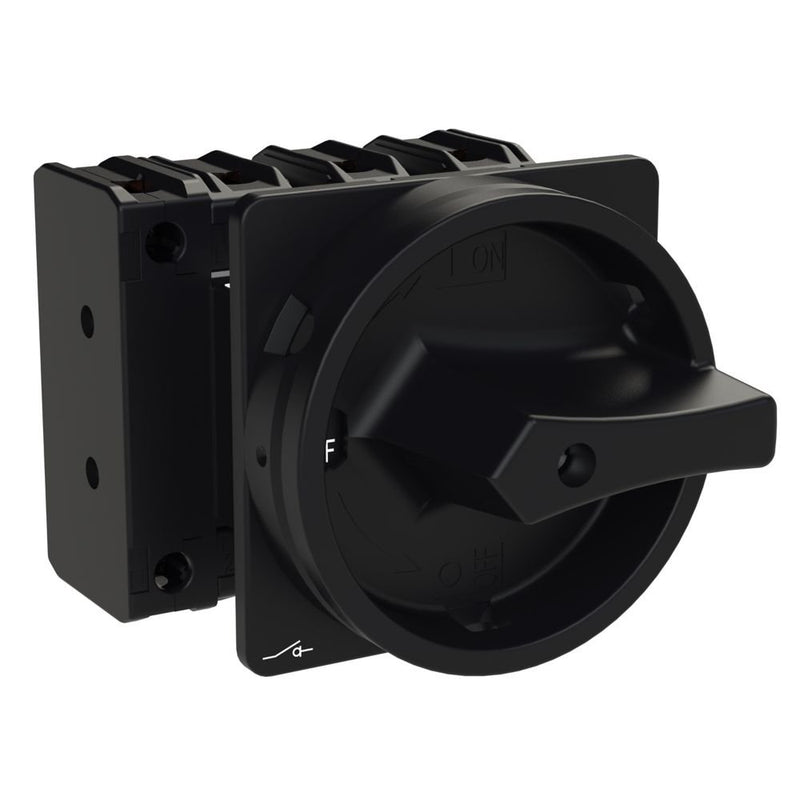

Eaton - Lasttrennschalter Hauptschalter P363EASVBSWNHI11 Einbau

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, 3-polig + N, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	63 A
Bemessungsdauerstrom bei AC-23, 400 V	63 A
Bemessungsdauerstrom bei AC-21, 400 V	63 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungskurzzeitstromfestigkeit Icw	1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	30 kW
Schaltleistung bei 400 V	30 kW
Bedingter Bemessungskurzschlussstrom Iq	100 kA
Polzahl	4
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	1
Breite	114 mm
Höhe	102 mm
Tiefe	128 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter P363EASVBSWNHI11 Einbau
