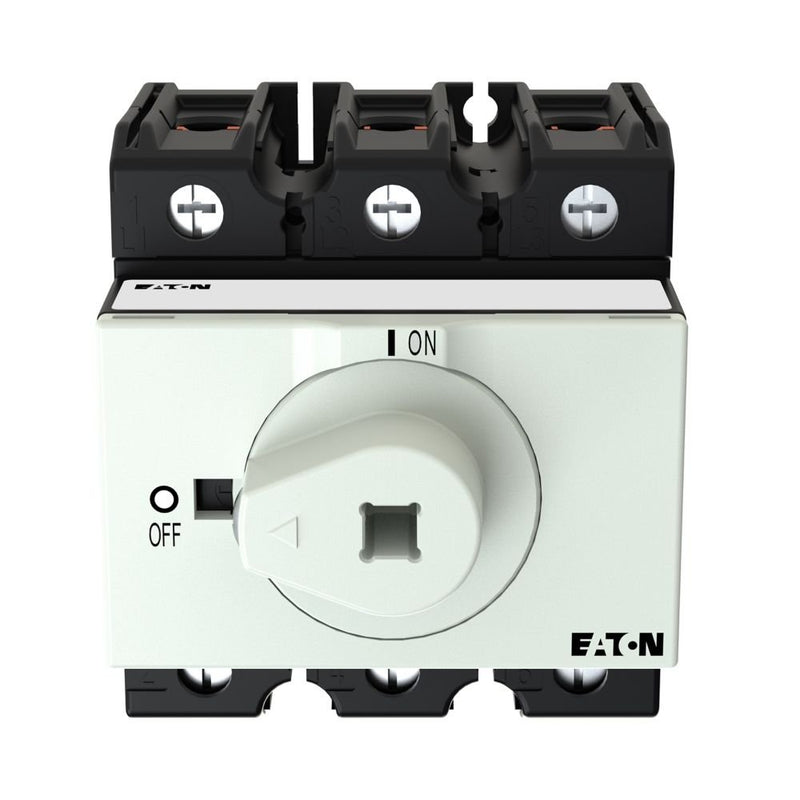

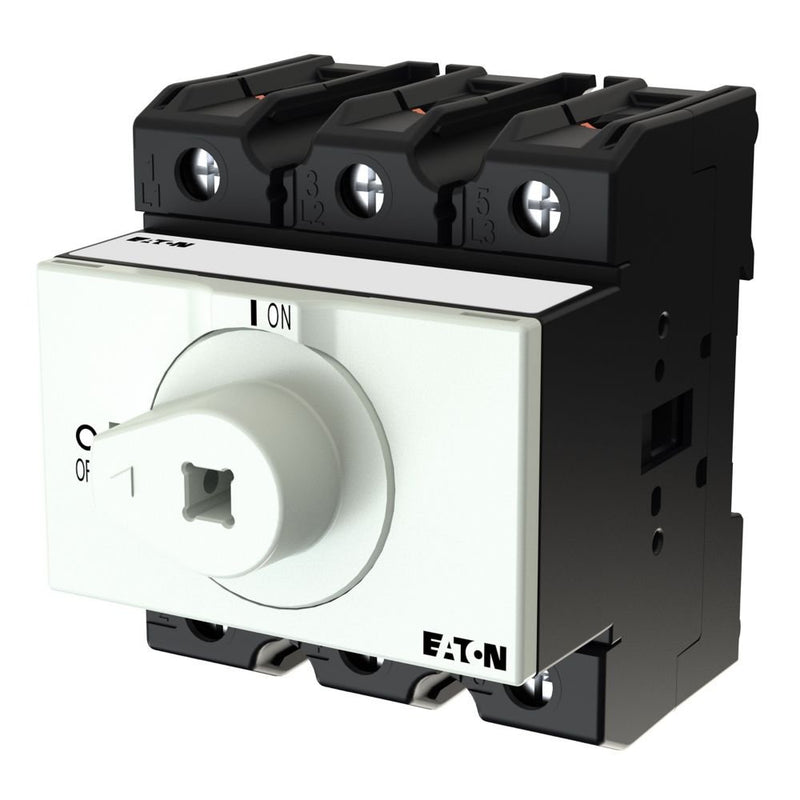

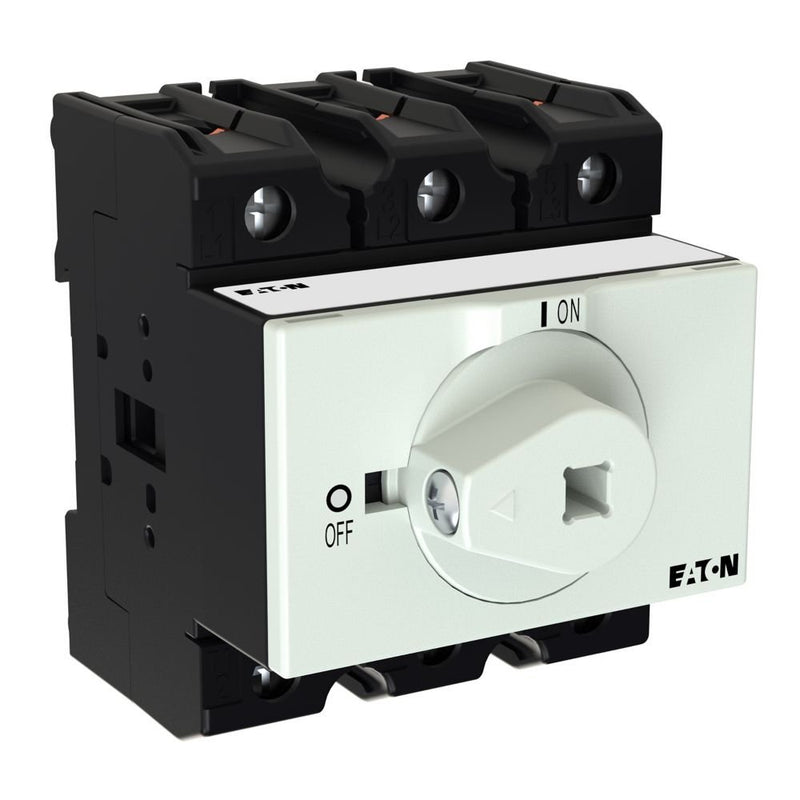

Eaton - Lasttrennschalter Hauptschalter P3-80/XM 80A, 3-polig

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Hinweise: Griff SVB(-SW)-P3/M (172841, 172843) nur zur Verwendung mit Verlängerungsachse P1/P3-400 (172844)., Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	80 A
Bemessungsdauerstrom bei AC-23, 400 V	80 A
Bemessungsdauerstrom bei AC-21, 400 V	80 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungskurzzeitstromfestigkeit Icw	2 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	30 kW
Schaltleistung bei 400 V	55 kW
Bedingter Bemessungskurzschlussstrom Iq	80 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	sonstige
Ausführung des Betätigungselements	sonstige
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	1
Breite	72 mm
Höhe	84 mm
Tiefe	82 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter P3-80/XM 80A, 3-polig

Keine Downloads vorhanden.
