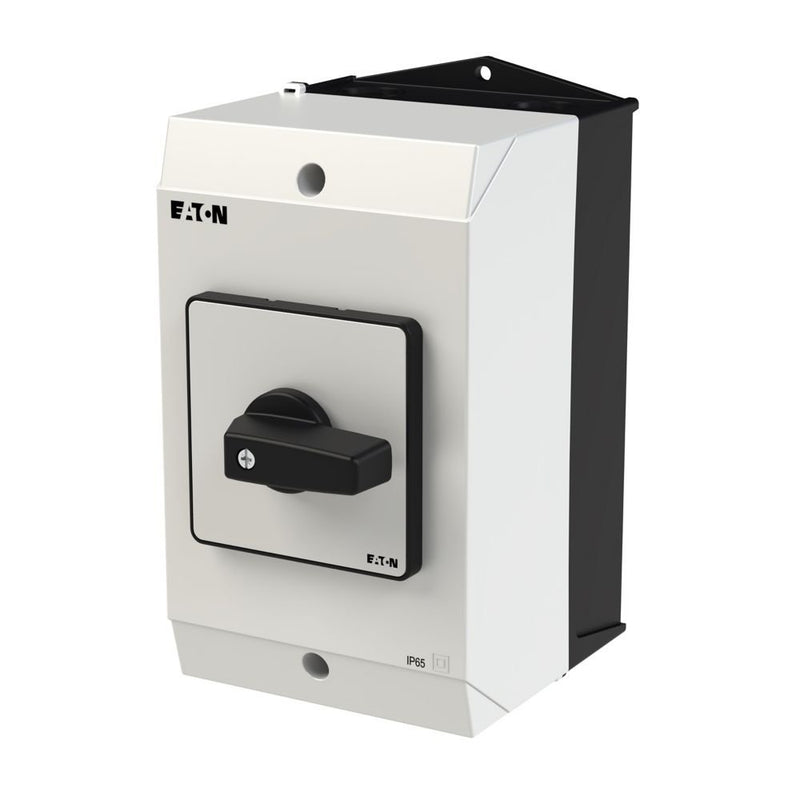

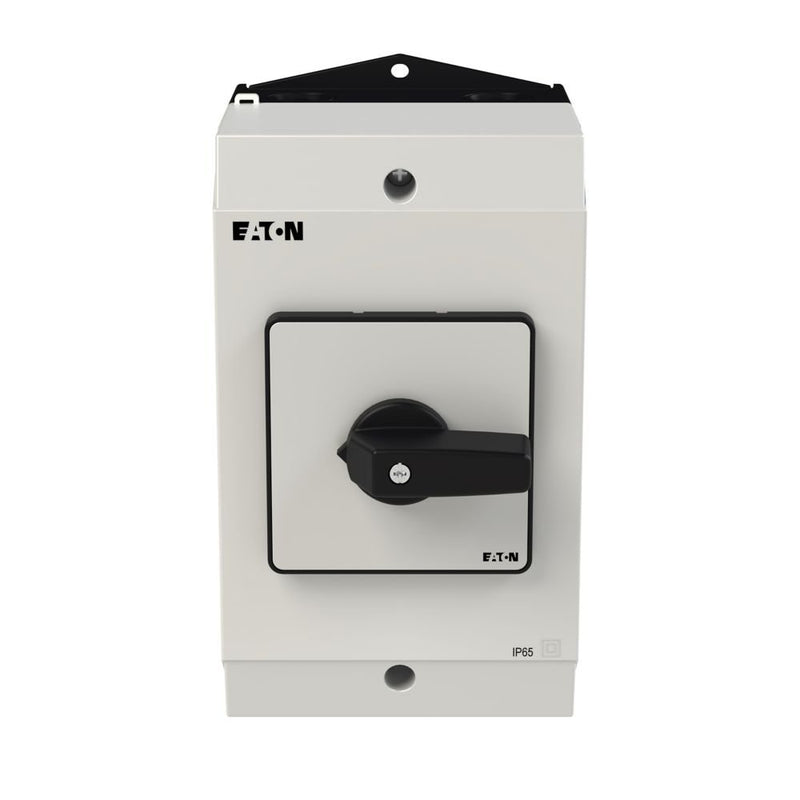

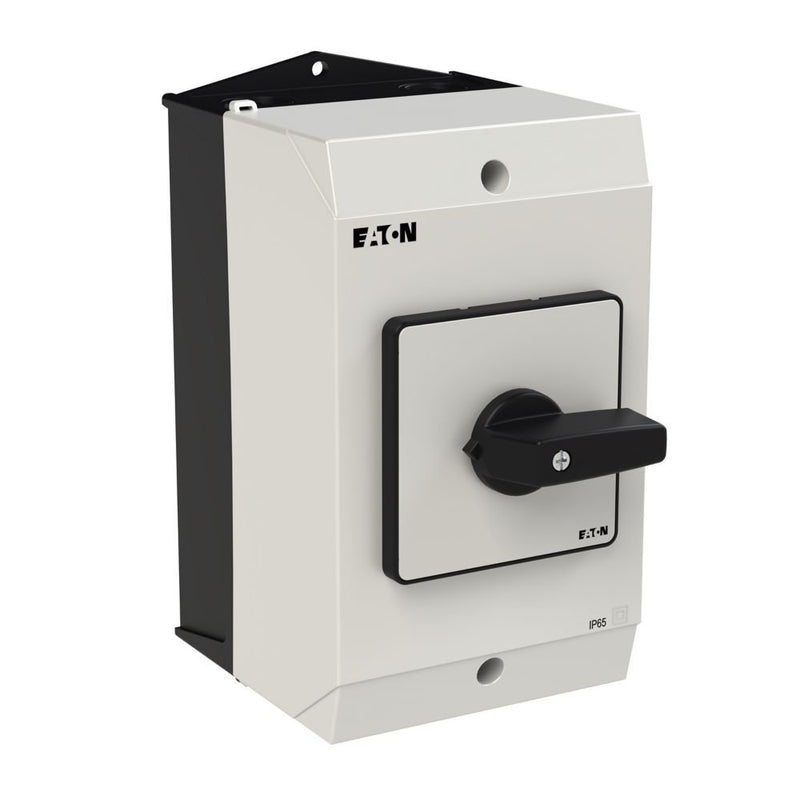

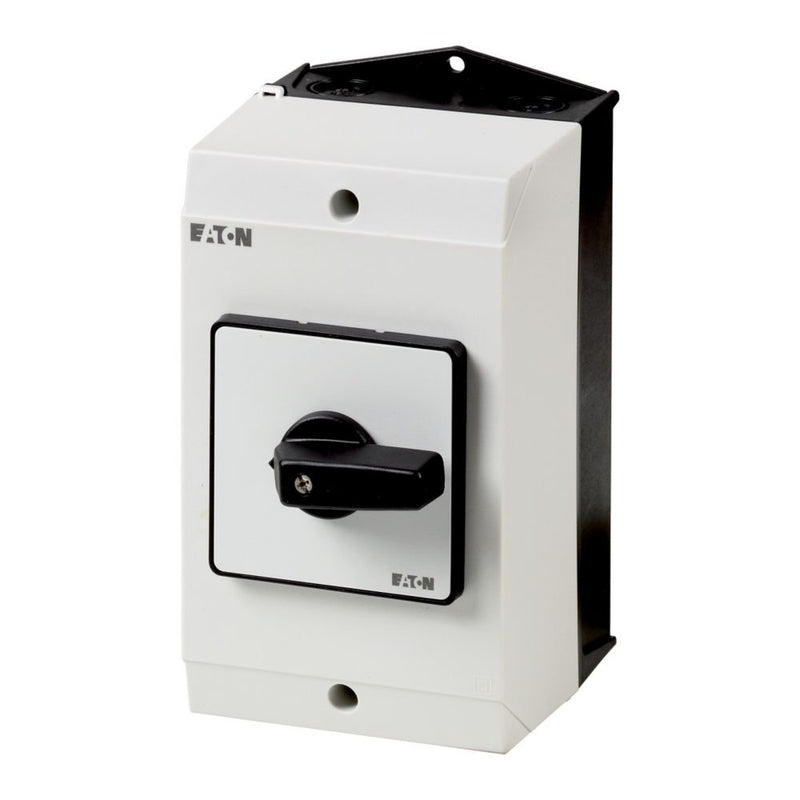

Eaton - Lasttrennschalter Hauptschalter P3-63/I3 I3

Hauptschalter/Lasttrennschalter Ein-Aus nach IEC/EN 60947-3, 690V/63A, Schutzart Front IP65, schwarzer Griff. Trennschalter P3 haben eine sehr kompakte und robuste Bauweise. Der Handantrieb wirkt direkt auf die Verbindung der Kontakte. Die Kontakte werden beim Ausschalten zum Öffnen gezwungen. Ausführung allgemein: Isoliermaterial, Gehäuse zur Oberflächenmontage, Einbau, Zwischenbau, IVS Verteilereinbau

Technische Details
Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	63 A
Bemessungsdauerstrom bei AC-23, 400 V	63 A
Bemessungsdauerstrom bei AC-21, 400 V	63 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungskurzzeitstromfestigkeit Icw	1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	37 kW
Schaltleistung bei 400 V	30 kW
Bedingter Bemessungskurzschlussstrom Iq	100 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	120 mm
Höhe	222 mm
Tiefe	152 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter P3-63/I3 I3
