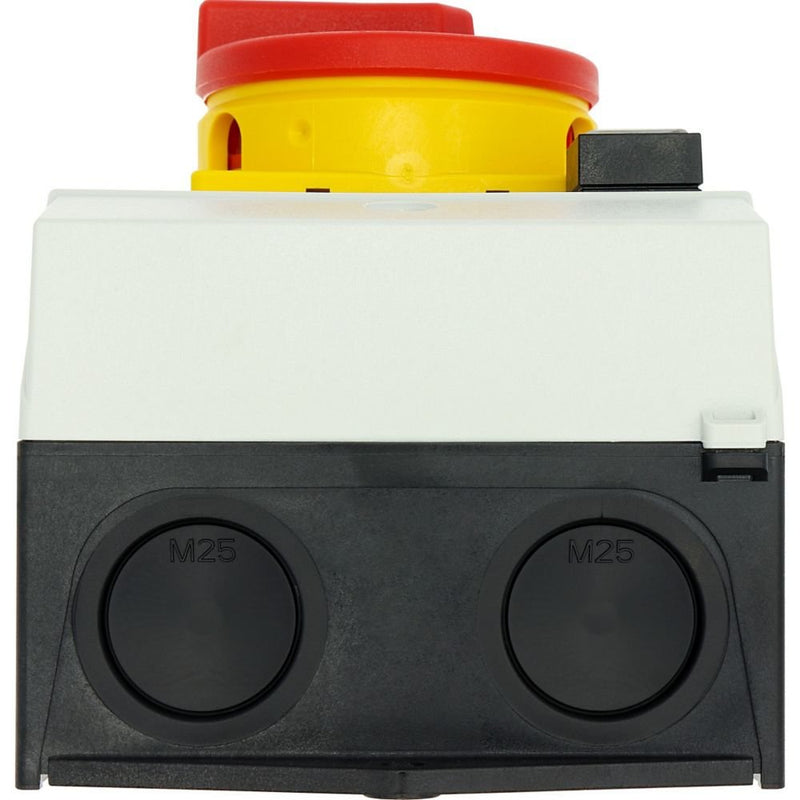

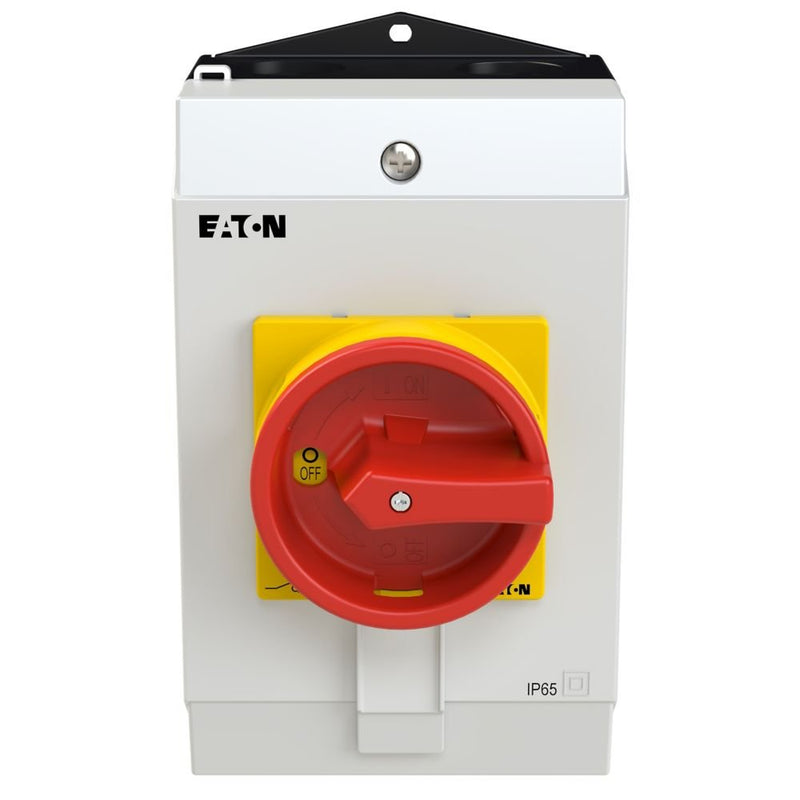

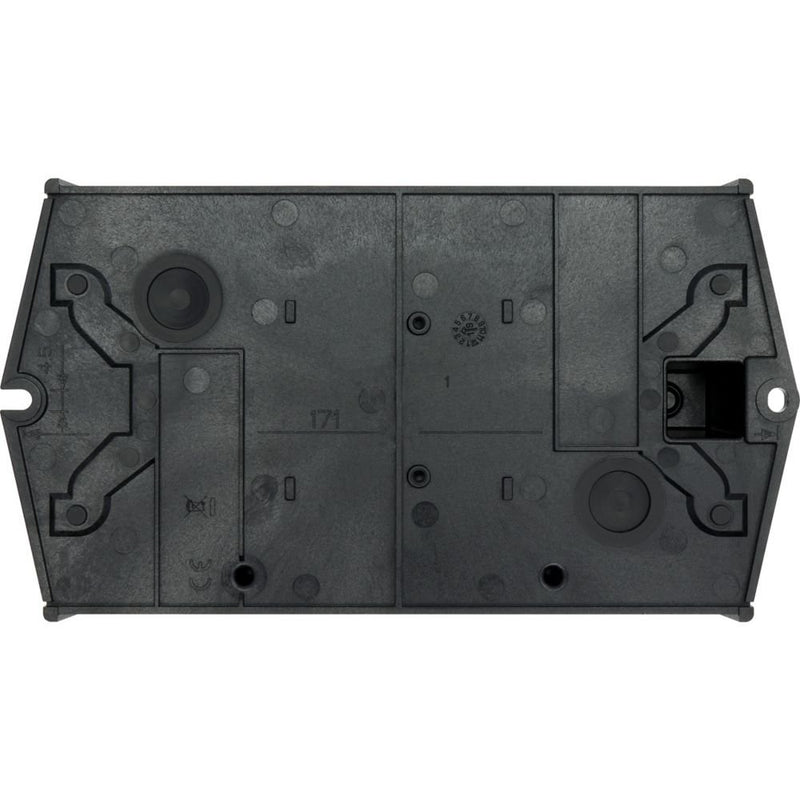

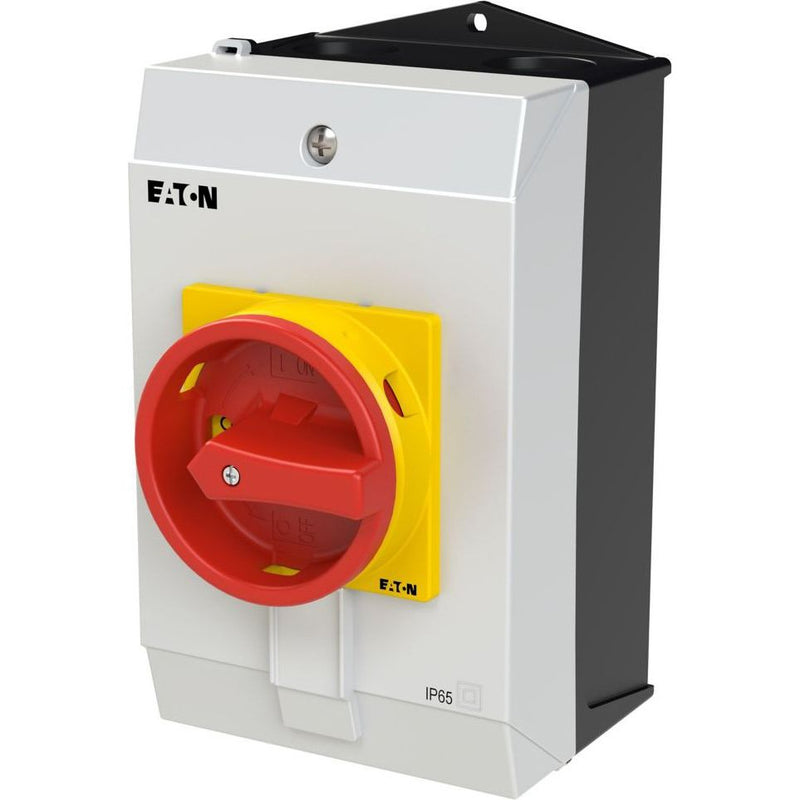

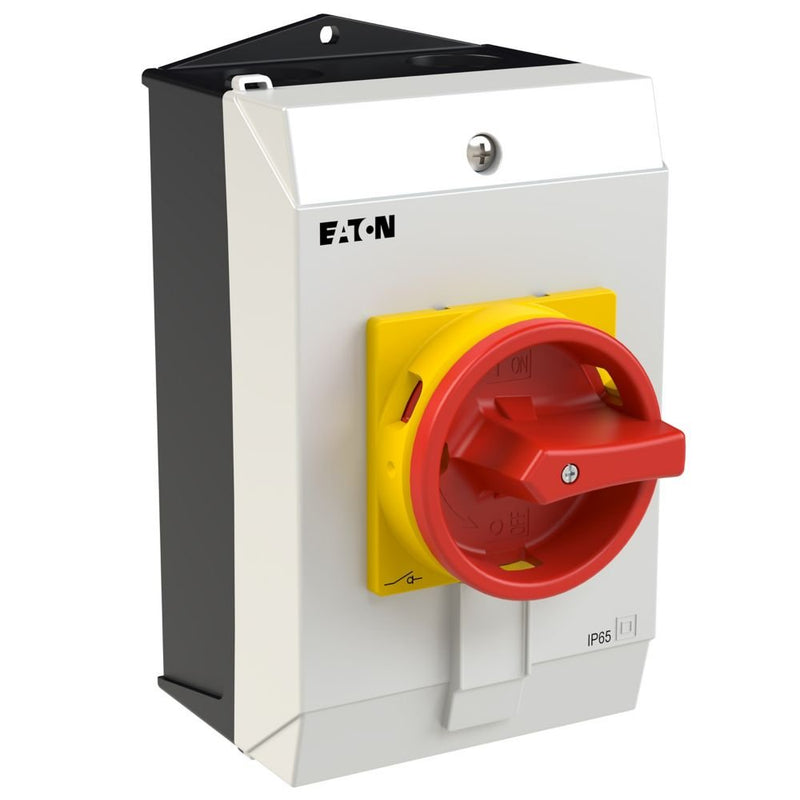

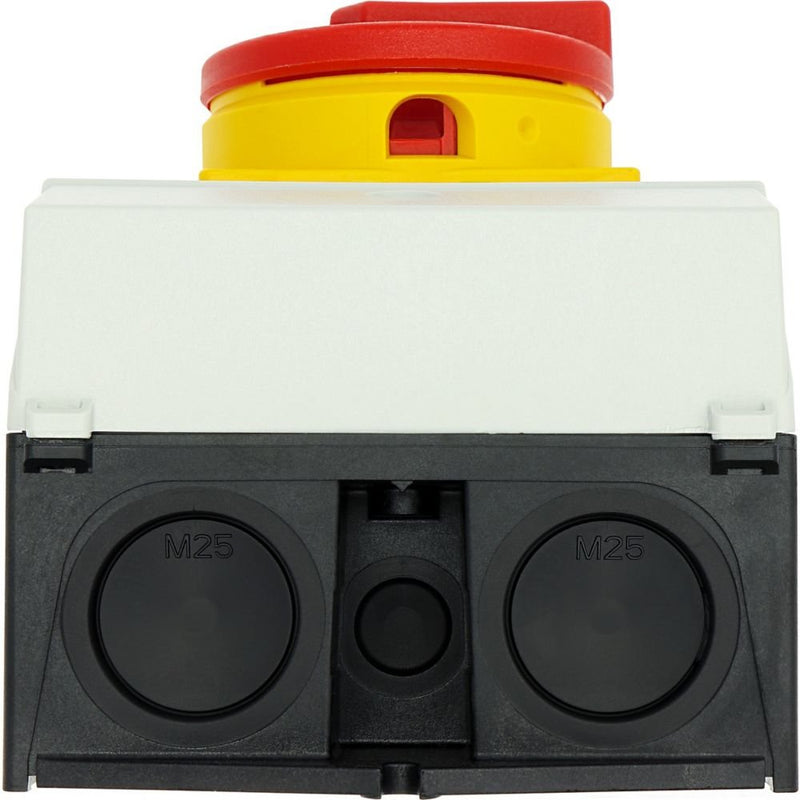

Eaton - Lasttrennschalter Hauptschalter P1-32/I2/SVB I2/SVB

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	32 A
Bemessungsdauerstrom bei AC-23, 400 V	32 A
Bemessungsdauerstrom bei AC-21, 400 V	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V	13 kW
Bemessungskurzzeitstromfestigkeit Icw	0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	15 kW
Schaltleistung bei 400 V	15 kW
Bedingter Bemessungskurzschlussstrom Iq	80 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	100 mm
Höhe	180 mm
Tiefe	115 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter P1-32/I2/SVB
