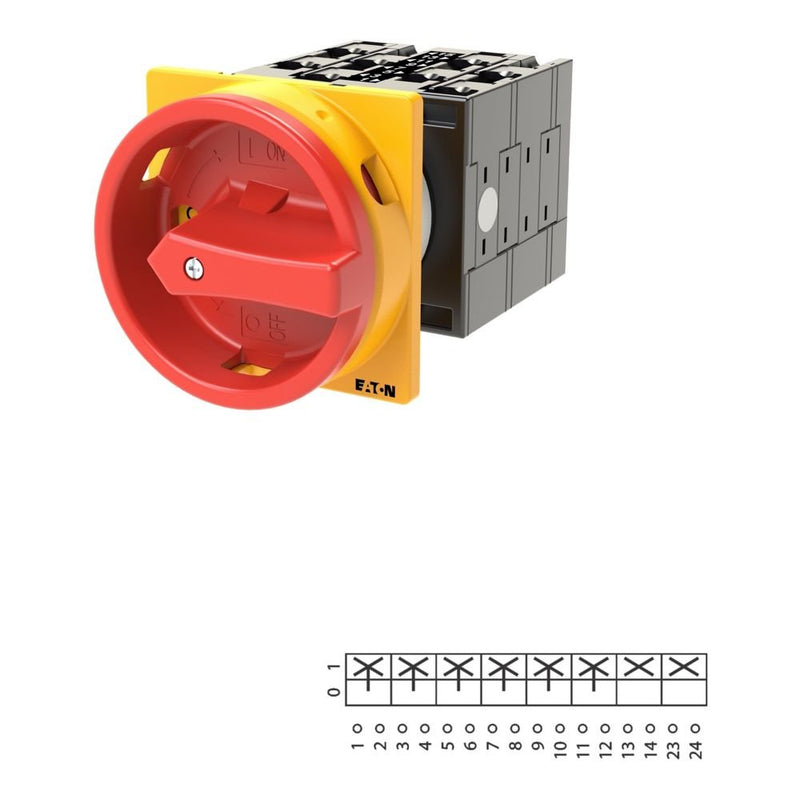

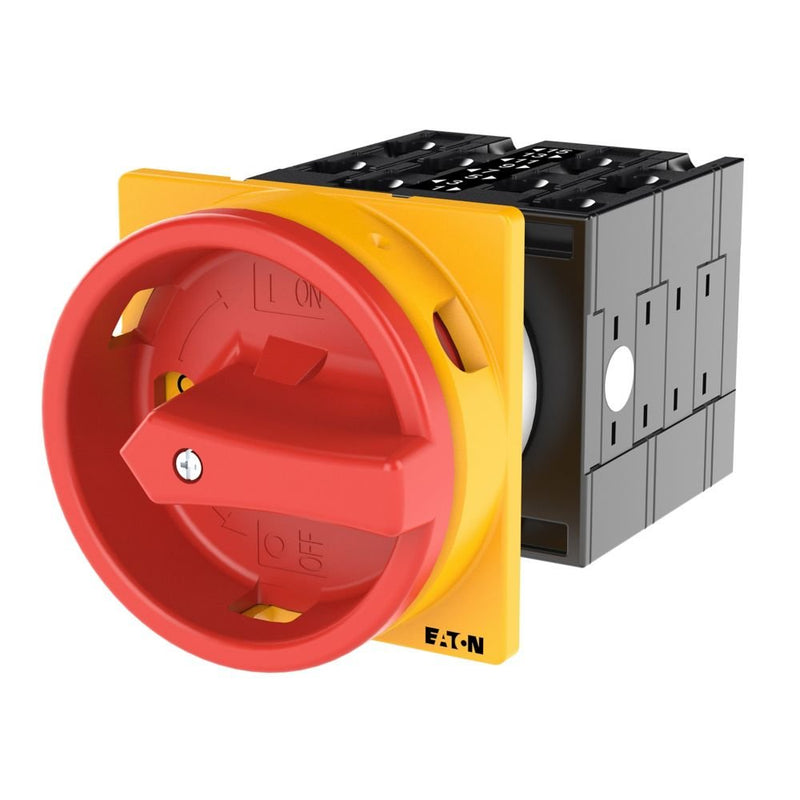

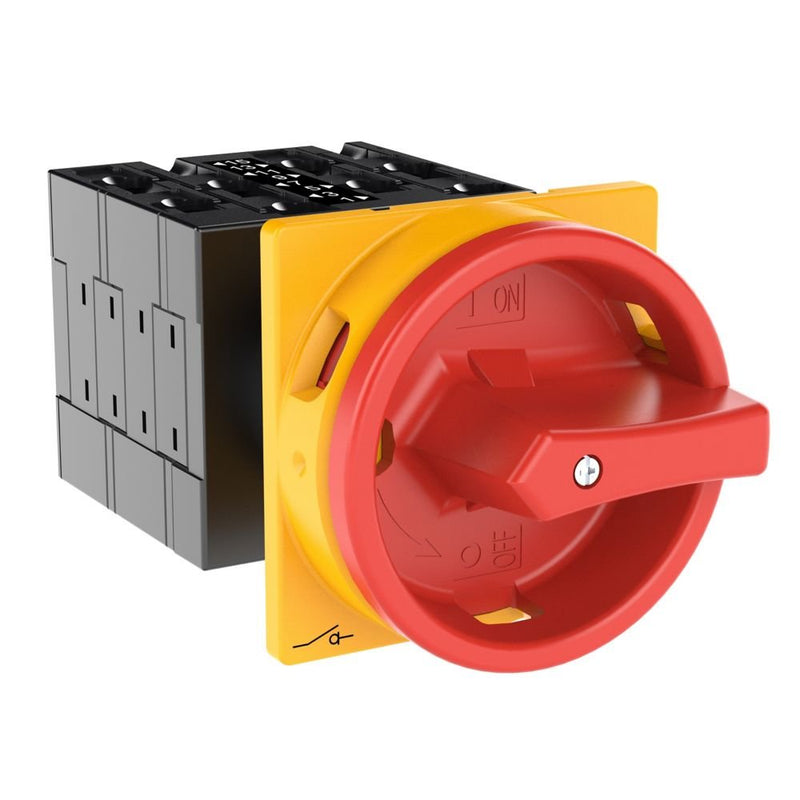

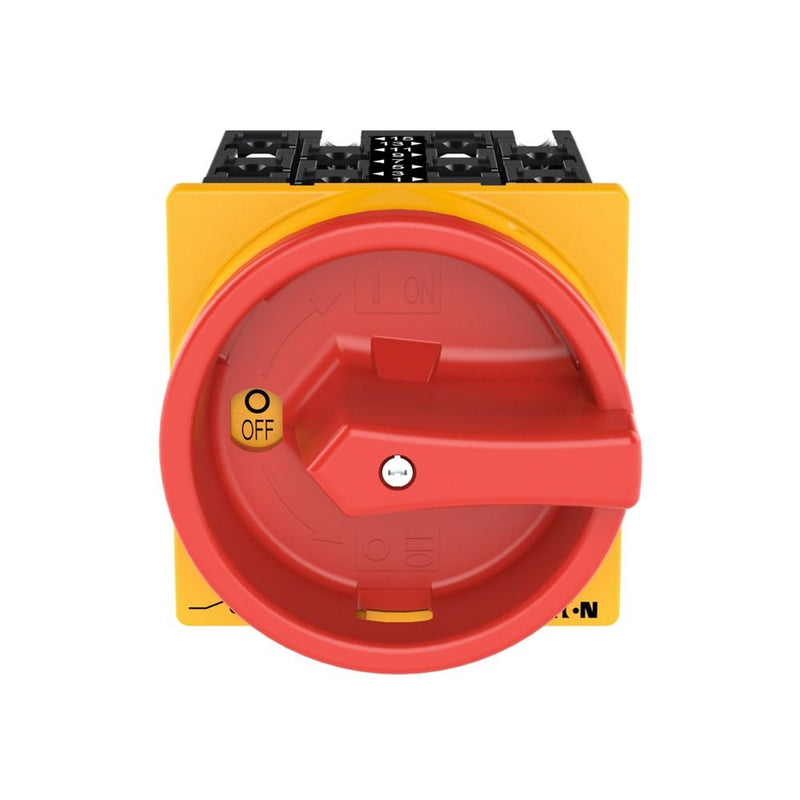

Eaton - Lasttrennschalter Hauptschalter 6polig 32A T3-4-15700/EA/SVB Einbau 2S Not-Aus-F

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T3, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 6-polig, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	32 A
Bemessungsdauerstrom bei AC-23, 400 V	32 A
Bemessungsdauerstrom bei AC-21, 400 V	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V	11 kW
Bemessungskurzzeitstromfestigkeit Icw	0,65 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	15 kW
Schaltleistung bei 400 V	15 kW
Bedingter Bemessungskurzschlussstrom Iq	1 kA
Polzahl	6
Anzahl der Hilfskontakte als Schließer	2
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	ja
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	65 mm
Höhe	74 mm
Tiefe	139 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter 6polig 32A T3-4-15700/EA/SVB Einbau 2S Not-Aus-F.
