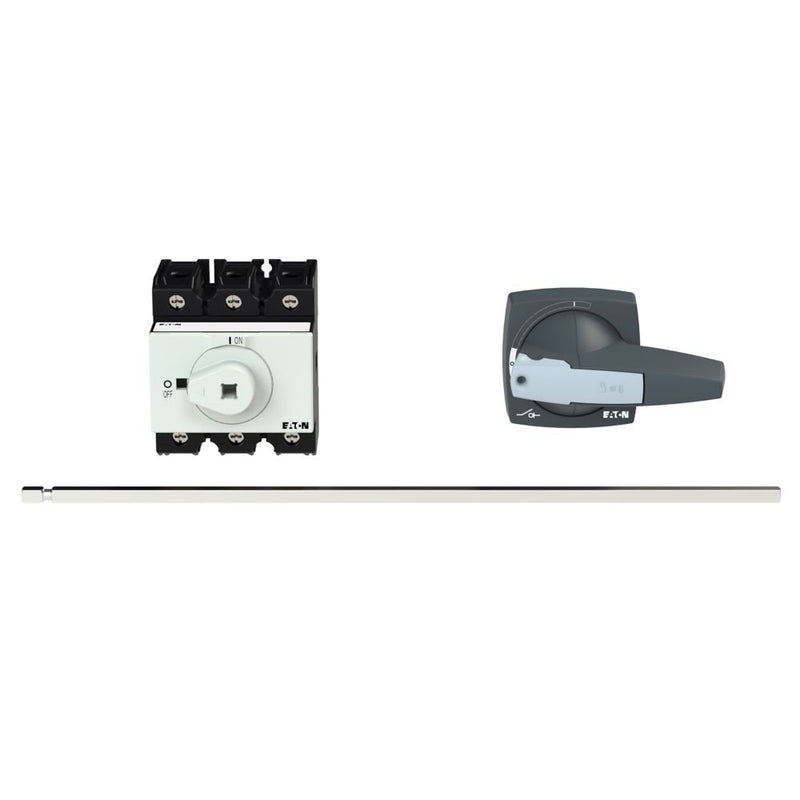

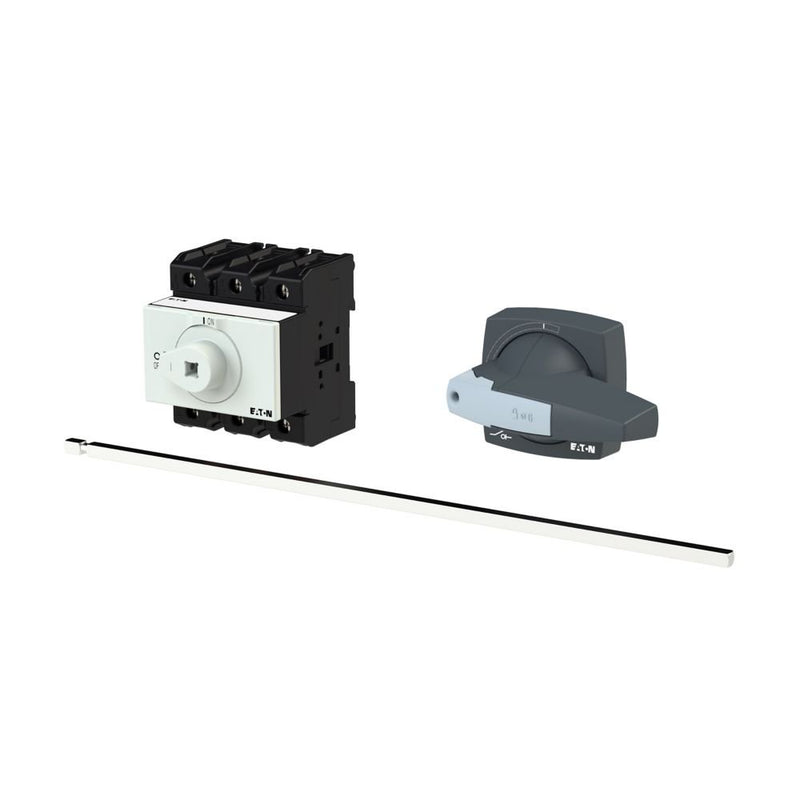

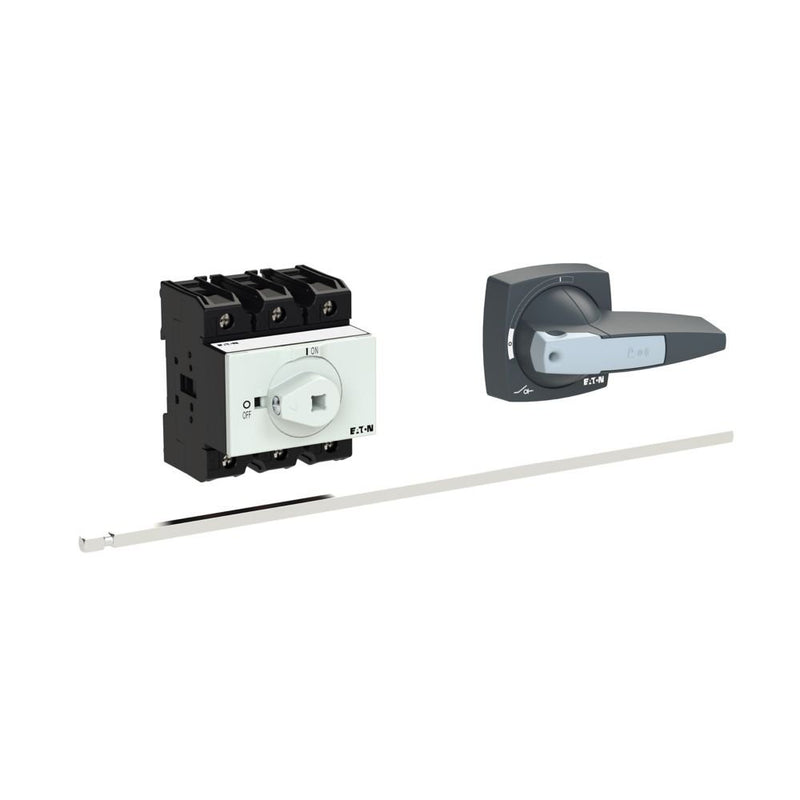

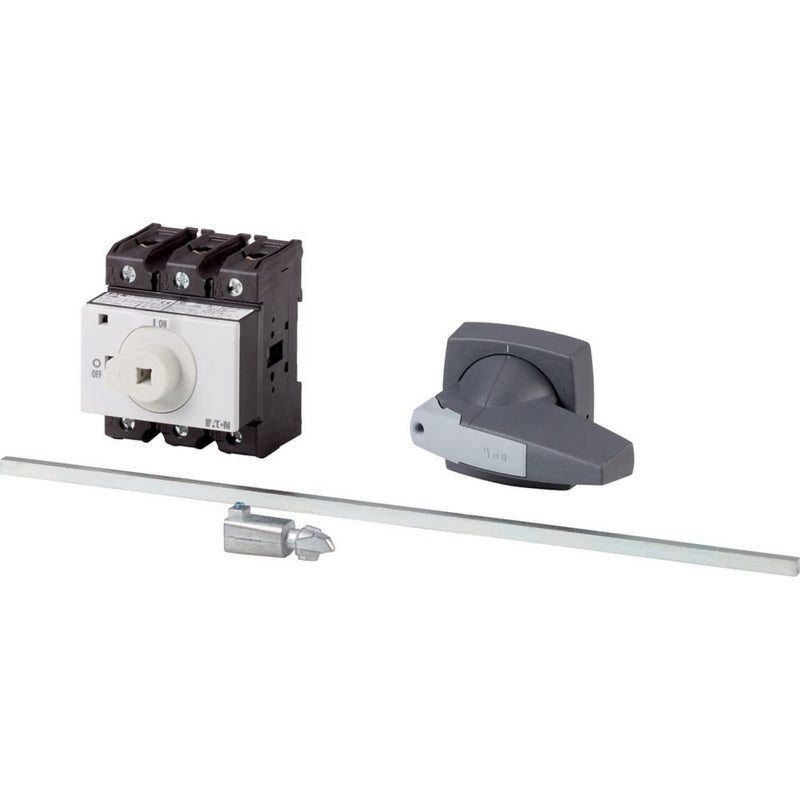

Eaton - Lasttrennschalter Hauptschalter 3polig 63A P3-63/M4/K2-PG Zwischenbau

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, Hinweise: mit Metallwelle für eine Schaltpulttiefe von 400 mm, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	600..690 V
Bemessungsdauerstrom Iu	63 A
Bemessungsdauerstrom bei AC-23, 400 V	63 A
Bemessungsdauerstrom bei AC-21, 400 V	63 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungskurzzeitstromfestigkeit Icw	1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	30 kW
Schaltleistung bei 400 V	30 kW
Bedingter Bemessungskurzschlussstrom Iq	100 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	grau
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	100 mm
Höhe	84 mm
Tiefe	340 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter 3polig 63A P3-63/M4/K2-PG Zwischenbau
