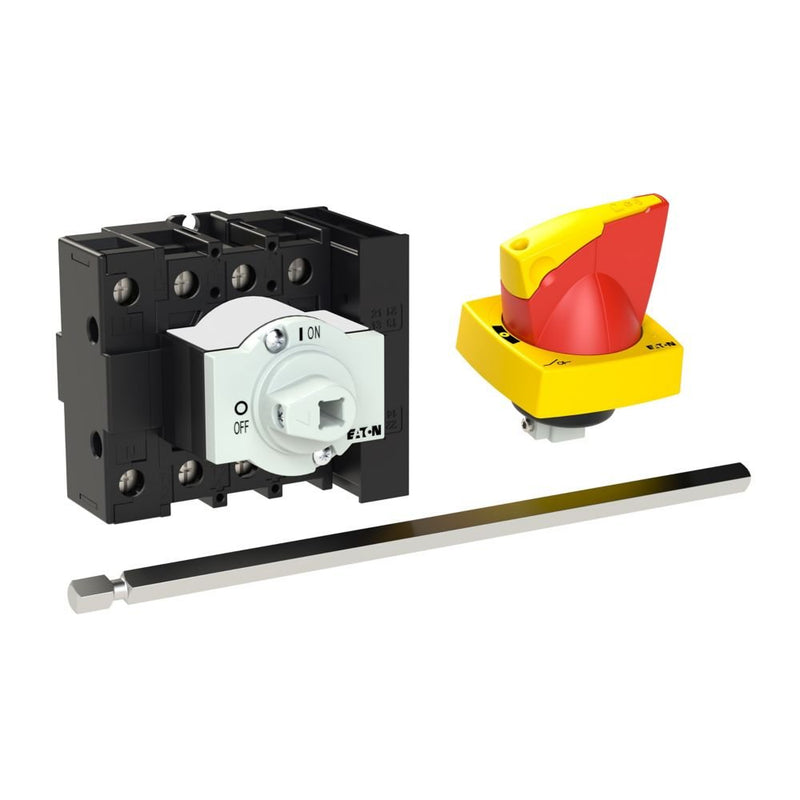

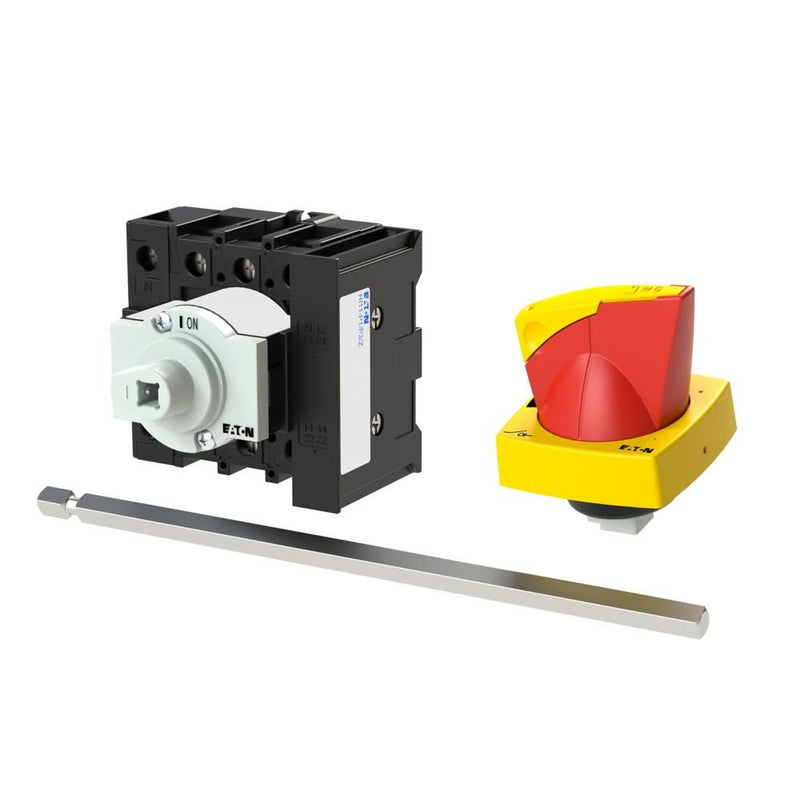

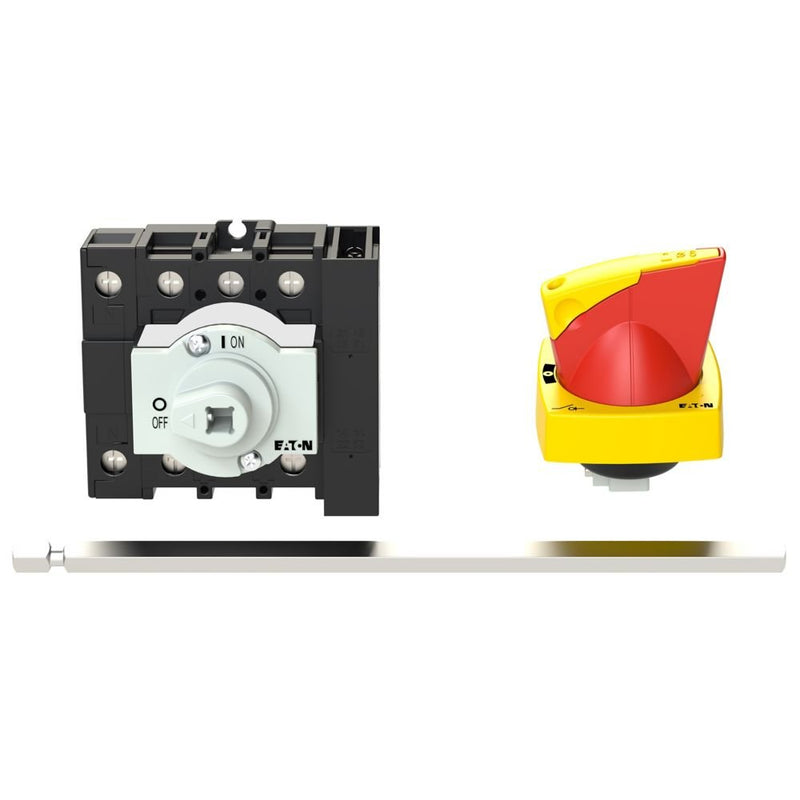

Eaton - Lasttrennschalter Hauptschalter 3polig 25A P1-25/M4/K#172777 Not-Aus-Funktion

Hauptschalter, P1, Bemessungsdauerstrom (Iu): 25 A, Funktionen: Verriegelbar, NOT-AUS-Funktion, Ausstattung: Roter Drehgriff und gelber Sperrkragen, Metallwelle für eine Schaltpulttiefe von 400 mm, Montageart: Rückseitenmontage, Polzahl: 4-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: NEMA 12

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	25 A
Bemessungsdauerstrom bei AC-23, 400 V	25 A
Bemessungsdauerstrom bei AC-21, 400 V	25 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungskurzzeitstromfestigkeit Icw	0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	13 kW
Schaltleistung bei 400 V	13 kW
Bedingter Bemessungskurzschlussstrom Iq	50 kA
Polzahl	4
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	ja
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	86 mm
Höhe	70 mm
Tiefe	340 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter 3polig 25A P1-25/M4/K#172777 Not-Aus-Funktion
