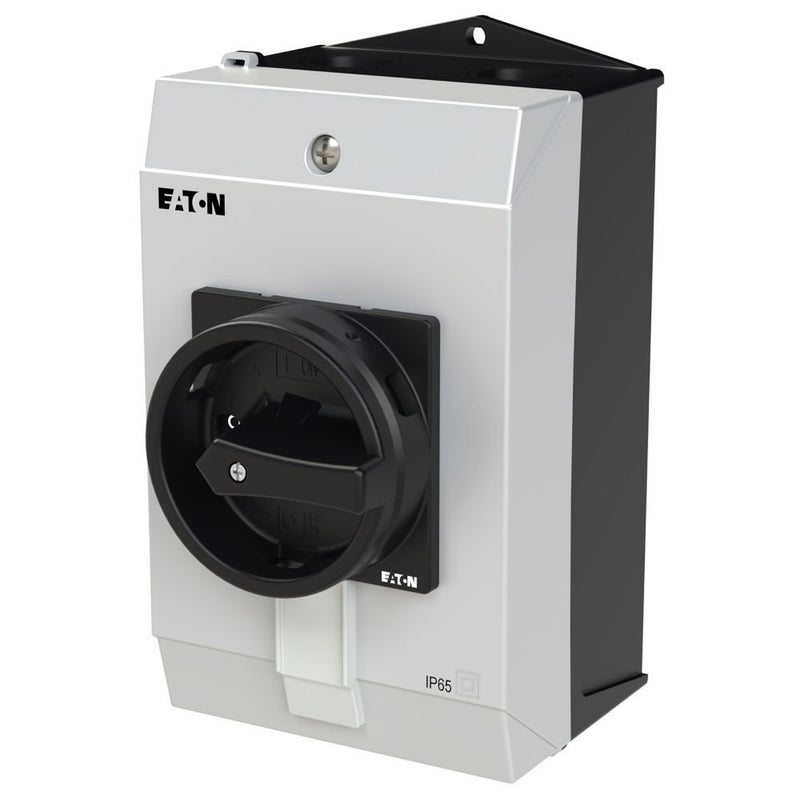

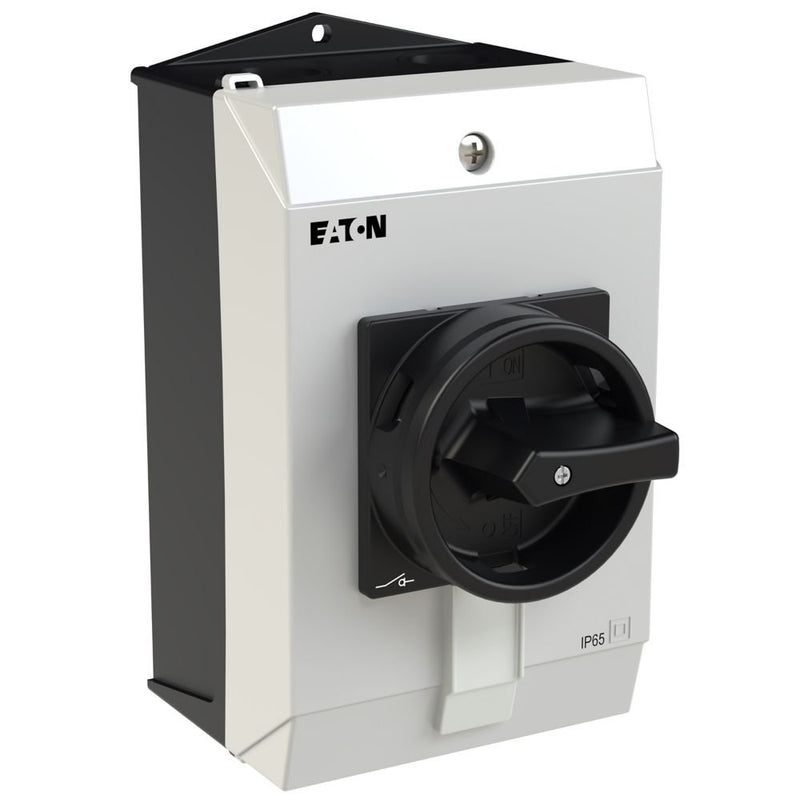

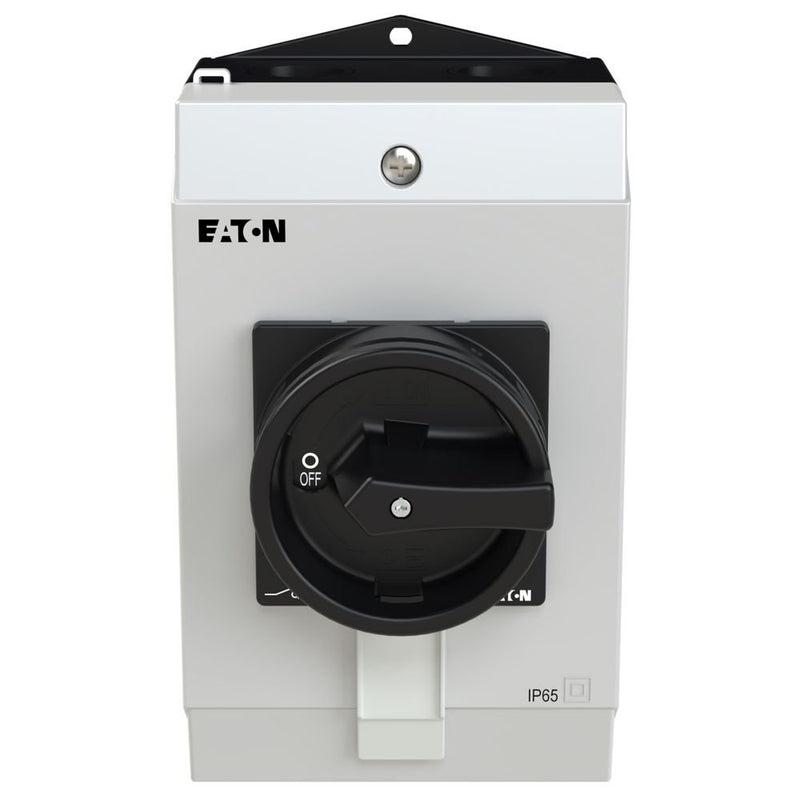

Eaton - Lasttrennschalter Hauptschalter 199920 40A,Aufbau,3p

Hauptschalter, P1, Bemessungsdauerstrom (Iu): 40 A, Funktionen: HALT-Funktion, Verriegelbar, Ausstattung: Schwarzer Drehgriff und Sicherungsring, Montageblatt-Bildschirm, Montageart: Aufputzmontage, Polzahl: 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	40 A
Bemessungsdauerstrom bei AC-23, 400 V	40 A
Bemessungsdauerstrom bei AC-21, 400 V	40 A
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Bemessungskurzzeitstromfestigkeit Icw	0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	22 kW
Schaltleistung bei 400 V	22 kW
Bedingter Bemessungskurzschlussstrom Iq	80 kA
Polzahl	3
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Breite	100 mm
Höhe	181 mm
Tiefe	116 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Hauptschalter 199920 40A,Aufbau,3p
