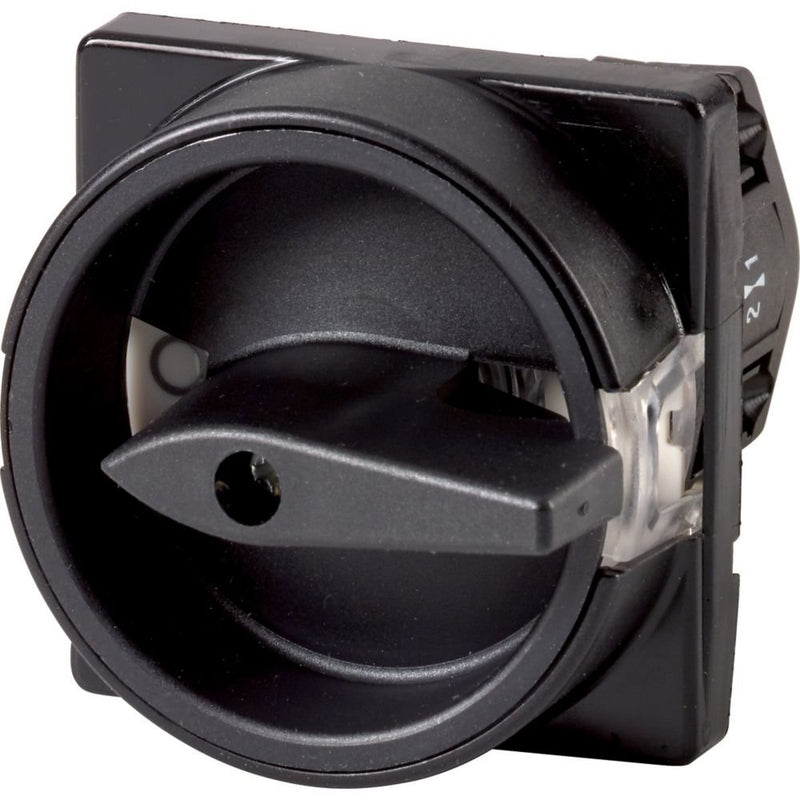

Eaton - Lasttrennschalter Ein-/Ausschalter TM-1-8291/E/SVB-SW Einbau

Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, Stopp-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 2, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1

Technische Details
Ausführung als Hauptschalter	ja
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	500 V
Bemessungsbetriebsspannung	500 V
Bemessungsdauerstrom Iu	10 A
Bemessungsdauerstrom bei AC-23, 400 V	6,6 A
Bemessungsdauerstrom bei AC-21, 400 V	0 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	0 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	3 kW
Schaltleistung bei 400 V	0 kW
Bedingter Bemessungskurzschlussstrom Iq	0 kA
Polzahl	2
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	30 mm
Höhe	48 mm
Tiefe	77 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Ein-/Ausschalter TM-1-8291/E/SVB-SW Einbau
